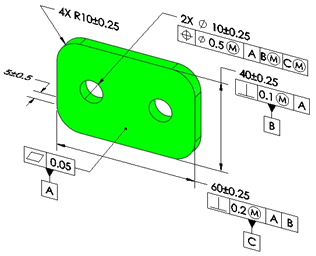

DimXpert 的顯示公差狀態 工具，可識別主要在尺寸標註和公差標註方面為完全限制、不足限制和過多限制的製造特徵。 然而，特徵之間的特定幾何關係以及每個特徵相對於註記視角的方位亦會考慮在內。

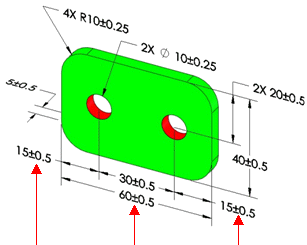

移除四個特徵所套用之四種尺寸的任一種，就能解決過多限制狀況。
目錄

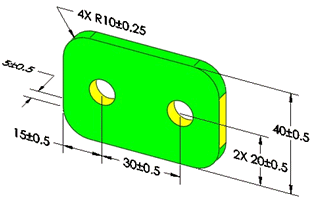

只使用加號和減號公差配置 (無幾何公差) 時，有幾種狀況會防止零件受到完全限制。最常見的狀況是在共用中心線上建立特徵時，也就是特徵之間的距離為零時。
在用於零件的 DimXpert 在檢查特徵的公差狀態時，可辨識特徵隱含的垂直與水平限制。
用於零件的 DimXpert 考慮基準面和圓柱之間的效果相切擁有尺寸標示、公差和限制狀態。零件功能的所有 DimXpert 支援與考慮相切限制。
