機械加工工具選擇

Costing 工具使用不同的方法來選擇機械加工作業所採用的工具。

如果零件包含需要多次操作的特徵，例如銑削和鑽孔，Costing 工具會嘗試從 Machining 範本中使用可執行多次操作的機器。 您必須在範本中使用適當的銑削和鑽孔工具來定義機器。 在範本中，Costing 工具會先針對特徵大小檢查工具大小。 如果完全相符，則使用該工具。 如果找不到真正的工具大小，Costing 工具將搜尋特徵大小 -10% 內的工具。 若在該機器中找到適當的工具，Costing 工具將搜尋具有適當工具的其他機器。

銑削狹槽時，工具的選擇依下列條件而定：

狹槽類型	工具選擇

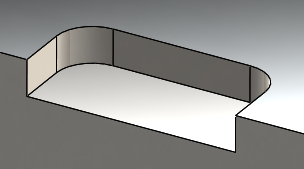

有轉角半徑或頂部半徑的狹槽	工具大小由轉角半徑決定。

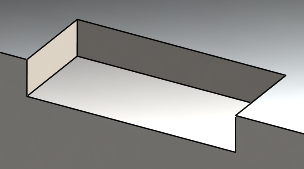

無轉角半徑的狹槽	採用最小的工具。
兩個相鄰邊壁有一開口的狹槽 (開放狹槽)	採用最大的工具。
在壁上具有開口的狹槽 (紅柱為工具)	工具大小由狹槽寬度決定。
針對上述所有情況，如果狹槽底部有半徑，則 Costing 工具會使用可用的球形端銑刀。
