您可以編輯鑽孔標註格式定義檔案 calloutformat.txt，來修改鑽孔標註的格式。
下方為編輯 calloutformat.txt 的範例。
| 使用符號庫的程式碼，您可以定位符號，並以每個異型孔精靈的定義來排列它們。 例如，<MOD-DIAM> 會產生一個直徑的符號。 檔案的尾端包含對變數的文字描述 (請參考右方的範例)。 |
calloutformat.txt:
*有效的異型孔精靈的變數如下：
*變數
- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
描述*
- 類型
- 標準
- 扣件類型
- 扣件大小
- 柱孔深度
- 柱孔直徑
- 柱孔角度
- 沈頭孔深度
- 沈頭孔直徑
- 錐孔角度
|
|
| 要使用定義檔案，請找出您要的鑽孔類型。 |

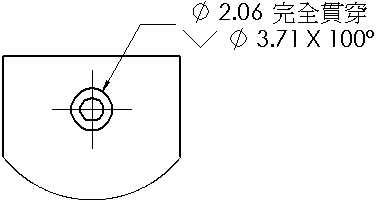

貫穿柱孔的定義： COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
|
| 修改定義。 |

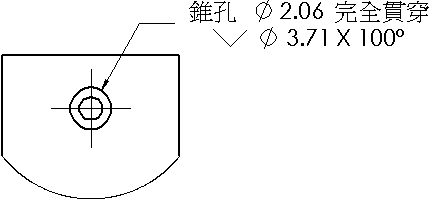

在此範例中，在 <MOD-DIAM> 符號之前加入了文字 C'SINK 及一個空格： COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
|
