> 零件和特徵 > 功能 > 扣接 > 螺柱填料 PropertyManager > 硬體填料選項

唇部 / 溝槽 PropertyManager

SolidWorks Utilities 公用程式

硬體填料選項

硬體填料 - 頭

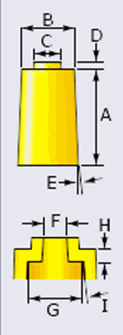

	輸入填料高度	設定填料參數。 A. 定義填料的高度 B. 定義填料的直徑 C. 定義填料步階的直徑 D. 定義填料步階的高度 E. 定義主填料的拔模角度 F. 定義內側孔的直徑 G. 定義內側埋頭孔的直徑 H. 定義內側埋頭孔的深度 I. 定義內側孔的拔模角度如果您不要填料包含步階，可以將 Step Height (步階高度) 參數設定為 0。直徑參數應為填料頂部的直徑，非底部的直徑。這有助於確保頭填料的頂部可與螺紋填料的頂部正確結合。
	選擇結合的面	啟動結合面方塊並停用填料高度方塊。
	結合面	定義要與填料頂部結合的面。軟體會自動計算填料高度。若您變更結合面的高度，則填料高度也會一起改變。您可以將填料與未與填料接觸的面結合。例如，結合面與填料可以是併排的。在影像中，結合面是蓋子的底部 (透明)。會根據結合面自動計算填料高度。綠色強調顯示的邊線會顯示滿足填料的結合面。螺柱銷會貫穿蓋子。
	設定填料高度的餘隙值	您可以使用旋轉箭頭設定填料高度的餘隙，並對其進行調整。餘隙是兩個填料之間的空間，並會計算為指定高度值的偏移。

硬體填料 - 螺紋

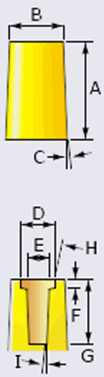

	輸入填料高度	設定填料參數。 A. 定義填料的高度 B. 定義填料的直徑 C. 定義主填料的拔模角度 D. 定義填料步階的直徑 E. 定義內側孔的直徑 F. 定義填料步階的高度 G. 定義內側孔的深度 H. 定義內側步階的拔模角度 I. 定義內側孔的拔模角度
	選擇結合的面	啟動結合面方塊並停用填料高度方塊。
	結合面	定義要與填料頂部結合的面。軟體會自動計算填料高度。若您變更結合面的高度，則填料高度也會一起改變。您可以將填料與未與填料接觸的面結合。例如，結合面與填料可以是併排的。在影像中，結合面是蓋子的底部 (透明)。會根據結合面自動計算填料高度。綠色強調顯示的邊線會顯示滿足填料的結合面。螺柱銷會貫穿蓋子。
	設定填料高度的餘隙值	您可以使用旋轉箭頭設定填料高度的餘隙，並對其進行調整。餘隙是兩個填料之間的空間，並會計算為指定高度值的偏移。
