在零件的面上繪製草圖

要在零件上產生新特徵，您必須在要放置特徵的零件面上繪製草圖。

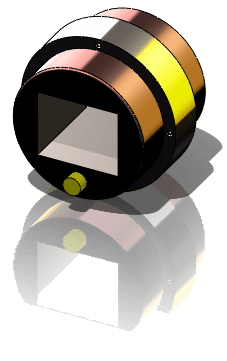

1. 選擇要在其上繪製的平坦模型面。
2. 按一下在草圖工具列上的草圖工具，然後按一下草圖 ，或按一下插入 > 草圖。

   會出現以下情況︰

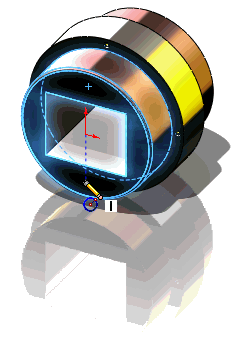

   • 適當的草圖工具被顯示，且當您在模型面上拖曳工具時草圖會顯示。


     在您所選的面上出現網格線 (如果您在工具 > 選項 > 文件屬性 > 網格線/抓取中選擇顯示網格線)。
   • SolidWorks 視窗底部的狀態列中出現出正在編輯草圖的訊息。

3. 如要在另一個面上繪製，您需要離開目前的草圖，選擇新的面並開啟一個新的草圖。


   您也可以使用 RapidSketch 以啟用的草圖工具在任何的平坦面或基準面上開啟草圖。
