您可以為電路板及其零組件建立 SolidWorks 組合件。
-
按一下建立模型
(工具工具列)。
CircuitWorks 可警告七個零高度的零組件。如果您先前沒有為 0402C_AVX 零組件定義高度，則會有八個零組件。
- 按一下對話方塊中的建立。
- 如果提示您覆寫現有電路板或零組件模型，請按一下是。
當進度窗格顯示
程序進行完畢時，即完成了建立。

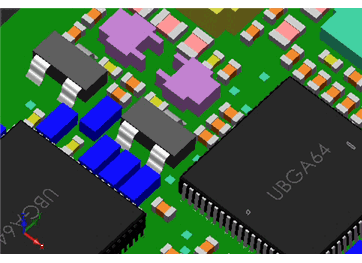

SolidWorks 會顯示組合件模型。 您的顯示會因為 SolidWorks 設定而有所不同。
請注意，有些詳細模型的零組件會在您安裝 CircuitWorks 時已經存在於零組件資料庫中，而有些則是 CircuitWorks 使用 IDF 檔案中的資訊產生的簡單圖塊。 如有需要，您可以將資料庫中簡單的 CircuitWorks 模型取代為您在 SolidWorks 中產生的更詳細模型。
