圓角熔接的設計限制（歐洲標準）

熔接的大小是根據 Eurocode EN 1993-1-8: 2002, Paragraph 4.5.3 來決定。

熔接牽引如所示變成熔接喉部的座標。熔接喉部的區域是集中於根部的。

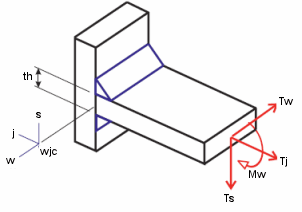

熔接接合的自由體圖表

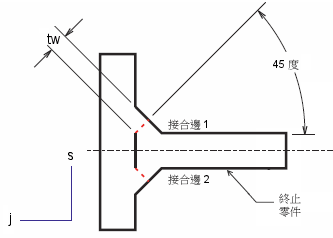

經由熔接喉度的自由體圖表
對於在熔接接合座標中的橫向負載 對於在熔接喉部座標中的橫向負載

被熔接單位長度所傳達的力變成與熔接縱軸平行及橫向的分量，及與熔接喉部平面垂直與橫向的分量。

如果下列的公式同時被滿足，則圓角熔接的拘束是足夠的：

其中︰

  • fu 是較弱接合零件的最大抗拉強度
  • w 是根據此表格的適當相關係數。
  • 2 是根據此表格的部份安全係數。
  • 是垂直於喉部的正向應力
  • 是垂直於熔接軸的剪應力（在喉部平面上）
  • 是平行於熔接軸的剪應力（在喉部平面上）
  • 是平行於熔接軸的正向應力。當確認熔接拘束時並不考慮。
