邊線熔接定義

將兩個金屬零件以直角連接在一起的三角熔接。

在兩個金屬零件間的預成型開口或溝槽中套用的熔接。

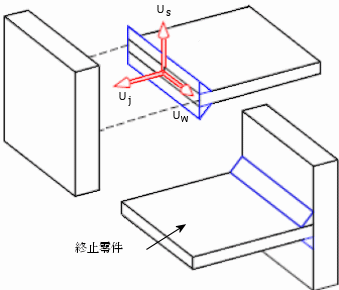

程式將為終止零件相交邊線上的所有網格節點計算邊線熔接結果。這些結果將根據在圖中所示的每個節點上建立的座標系統計算得出。

• 曲面法線，U_s：軸垂直於終止零件的薄殼頂面。
• 熔接接點法線，U_j：軸垂直於終止零件自相交錯的薄殼邊線，並指向零件以外。
• 熔接軸，U_w：軸與熔接接縫的方向平行。其方向由 U_w = U_s x U_j 定義。

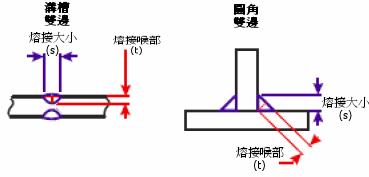

溝槽熔接的接頭熔深之尺寸。圓角熔接中從熔接根部到趾部的距離（銲腳）。

從熔接根部到熔接面的最短距離 (t)。

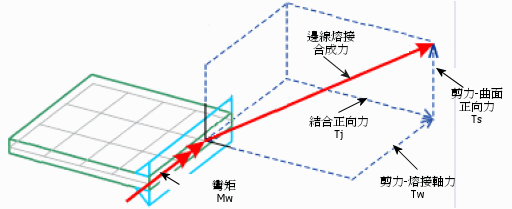

熔接力 (T_j) 的零組件垂直作用於終止零件（沿熔接接點法線軸 (U_j)）自相交錯的薄殼邊線。

熔接力 (T_w) 之零組件平行作用於沿局部熔接軸 (U_w) 的熔接接縫。

熔接力 (T_s) 的零組件沿著局部曲面法向軸 (U_s) 作用。

作用於局部熔接軸 (U_w) 的力矩 (M_w) 。
