鏡射方位

切換鏡設方位選項可在個別面上翻轉三度空間的法線方向 (藍色箭頭)。

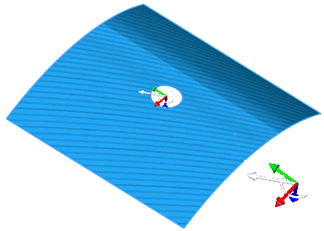

在圖例中，若取消選取鏡射方位選項，正的疊層角度定義為逆時針方向 (箭頭形成右側三度空間)。位在面中央的箭頭另於圖中右下角放大顯示。面的層角度為 60 度。

請參閱「層角度」以取得複材三度空間的說明。

清除鏡射方位選項。

在下圖中，若選取鏡射方位選項，則藍色箭頭的方向反轉。正層角度定義為順時針方向。因此現在的 60 度層角度相當於鏡射方位前的 -60 度層角度。

鏡射方位已選取。
