幾何的要求 - 管路肘管

在 SolidWorks Routing 中，下列的項目對用做為肘管的零組件是必須要有的。

小心： 線路設計草圖及尺寸的名稱需注意大小寫。

肘狀弧

  • 一個名為肘狀弧的草圖
  • 一個代表肘管中心線的弧，其中有下列名稱的尺寸：
    • 彎折半徑@肘狀弧
    • 彎折角度@肘狀弧


範例：

路線

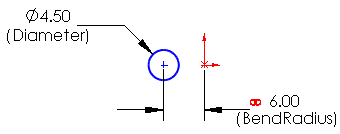

  • 一個草圖：
    • 名為路線
    • 存在於垂直於弧尾端的平面上
  • 一個代表肘管外部直徑的圓，其有一個名為直徑@路線的尺寸
  • 在圓心與弧心之間的一個尺寸：
    • 名為彎折半徑@路線
    • 連結至彎折半徑@肘狀弧


範例：

特徵

一個掃出 FM_sweep_feature.gif 使用：
  • 路線做為輪廓
  • 肘狀弧做為路徑
  • 薄件特徵的選項設定為薄壁厚度


範例：
