以三度空間參考來移動零件

可以移動放入路線中的零件。

1. 如使用三角參考座標定位零件所述放置三度空間參考。
2. 按一下並拖曳控制點以移動零件。

   零件將會移動，且顯示距離，同時管路顯示為斷開。



3. 到達所需位置後釋放滑鼠按鈕。

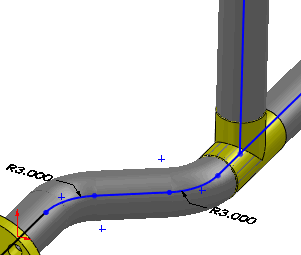

   管路重新連接，除非將零件移動後無法對正，在這種情況下會出現導引線，如圖所示。



4. 使用自動產生線路 將導引線轉換為線路。 您也可以用右鍵按一下導引線，然後選取轉換導引線。

   導引線即轉換為線路。



   導引線僅出現在使用三度空間參考移動接頭的編輯作業進程中。
