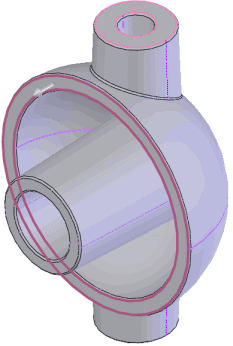

您可以執行分模線分析以調查分割模具的最佳方式。針對選擇用來定義拉出的方向的平坦面，您可以檢視結果分模線。您也可以藉由旋轉三度空間來變更拉出的方向，以修改分模線。
要執行分析，請按一下分模線分析
(「檢視」工具列) 或按一下。
在您關閉 PropertyManager 之後，可以持續在圖面中顯示分析結果，當您變更零件幾何時，它們將會即時更新。
要編輯分析參數，請按一下。
要關閉分析，請按一下分模線分析 (「檢視」工具列) 或按一下。
分析參數
|
起模方向
|
選擇多個平坦面、直的邊線和軸來定義抽出方向。按一下反轉方向 或按一下圖面中的控點以反轉起模方向。 |
|
|
| |
|
|
調整三度空間參考
|

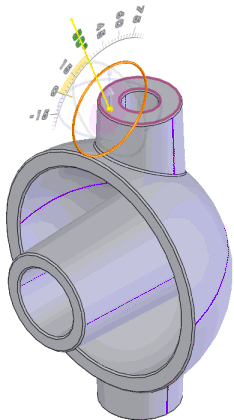

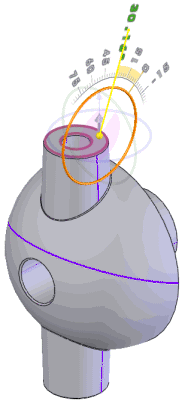

操控起模方向以幫助您顯示並最佳化分模線位置。當您拖曳圖面中的三度空間參考環時，起模方向會變更，面色彩會動態更新，同時下列的唯讀值會出現在 PropertyManager 中：
|
|
|
