DimXpert 值 PropertyManager

您可以在 DimXpert 值 PropertyManager 中指定尺寸和公差的顯示。

若要設定公差和精度的預設值，請按一下選項 Tool_Options_Standard.gif > 文件屬性 > DimXpert。

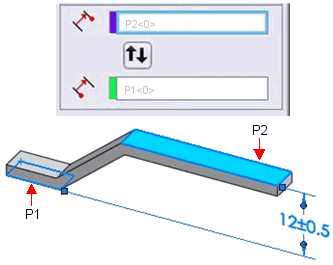

參考特徵

PM_Tol_Fea_DimXpert.gif 公差特徵 上基準面 P2。
對大小尺寸而言，PropertyManager 中只會顯示公差特徵PM_Tol_Fea_DimXpert.gif。
PM_Origin_Fea_DimXpert.gif 起點特徵 下基準面 P1。
請參考 ASME Y14.5M -1994 第 2.6.1 節或 ISO 129，以取得原點和公差特徵的相關資訊。
PM_Swap_Fea_DimXpert.gif 交換特徵
  使用不同原點特徵的範例：
原點特徵PM_Origin_Fea_DimXpert.gif = 下基準面 P1。 原點特徵PM_Origin_Fea_DimXpert.gif = 上基準面 P2。
DimX_OrigBot.gif DimX_OrigTop.gif
箭頭所指的原點符號即代表原點特徵。
DimX_OrigBotDims.gif DimX_OrigTopDims.gif
記下不同的尺寸結果。

DimXpert 方向

在兩軸或兩種線型特徵之間套用尺寸時，就會出現此選項。XY 和 Z 選項與零件座標系統有關，且垂直於特徵基準軸的每個零件軸也啟用這三個選項。
啟用 X 和 Y 選項的特徵，其軸便是沿著 Z 方向。 DimXPM_DirX.gif
垂直選項 N 會根據兩個特徵之間的最短距離來定義尺寸方向。 DimXPM_DirN.gif
使用者定義的選項 U 則沿著平行於邊線或垂直於平面的方向來指出尺寸方向。

在此例中，尺寸方向與邊線平行。


樣式

樣式

公差/精度

  標註值 對具有多種規格的鑽孔類型標註而言，所有尺寸都會個別列出。此功能適用於具有深度的簡易鑽孔、柱孔、錐孔、合併溝槽尺寸、和導角。
PM_tolerance_type_dim.gif 公差類型 從清單中選擇。可用選擇視尺寸類型而有所不同。
PM_max_variation_dim.gif 最大變異
PM_min_variation_dim.gif 最小變異
  顯示括弧 在公差值前後插入括弧。
PM_precision_dim.gif 單位精度 從清單中為尺寸值選擇小數點後的位數。
PM_dim_precision_tol.gif 公差精度 從清單中為公差值選擇小數點後的位數。
鑽孔和軸：
PM_dim_tol_fit_class.gif 分類 (配合配合公差或配合 (僅有公差)) 當您選擇孔配或軸配（如下）任一種時，就會根據分類來過濾另一類別清單（孔配或軸配）。
PM_dim_tol_hole.gif PM_dim_tol_shaft.gif 孔配 及軸配 (配合 配合公差或配合 (僅有公差)) 從清單中選擇，或輸入任何文字。
如果您指定了孔配或軸配 (不可同時指定兩者)，那麼在配合公差或 配合 (僅有公差)類型中就可以使用雙向公差 (最大極限公差及最小極限公差)。
  配合公差顯示 (配合配合公差或配合 (僅有公差)) 選擇下列其中一項：

直線分隔堆疊顯示方式 PM_dim_tol_fit_withline.gif

無直線分隔堆疊顯示方式 PM_dim_tol_fit_stacked.gif

直線顯示方式 PM_dim_tol_fit_linear.gif

主要值

這是唯讀選項，它會顯示尺寸名稱和值。

尺寸標註文字

  副本數量 對複製排列而言，這會顯示副本數量。

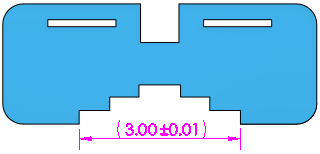

PM_AddParenthesis.gif 加入括弧 您可以用括弧或不用括弧來顯示從動 (參考) 尺寸。根據預設會以括弧來顯示。
PM_CenterDim.gif 尺寸置中 當您在尺寸界線間拖曳文字時，尺寸文字會抓取至尺寸界線的中間。
PM_InspectionDim.gif 檢查尺寸 Dimension_Inspection.gif
PM_OffsetText.gif 偏移文字 使用導線來從尺寸線偏移尺寸文字。
  文字 尺寸會自動出現在文字方塊中間，由 <DIM> 表示。將游標放在文字方塊的任意處即可插入文字。
鑽孔會使用 txcalloutformat.txt 檔案中所指定的格式。請參考 DimXpert 大小尺寸的標註格式檔案，以取得詳細資訊。
  調整 您可以水平調整文字，對某些標準而言，您還可以垂直調整導線。
  • 向左調整PM_Text_Justify_Left.gif、向中調整PM_Text_Justify_Center.gif、向右調整PM_Text_Justify_Right.gif。
  • 向上調整PM_dim_Justify_Top.gif、置中調整PM_dim_Justify_Middle.gif、向下調整PM_dim_Justify_Bottom.gif。
  符號 在您所要的符號上按一下來放置游標。按一下符號圖示，或按一下進階來存取符號圖庫。
將符號加入至 DimXpert 尺寸時請務必小心，因為符號可能會改變尺寸和公差的基礎定義。

雙重單位尺寸

指定尺寸要同時以文件的單位系統及另一尺寸單位來加以顯示。兩種單位都可在工具 > 選項 > 文件屬性 > 單位中指定。

PM_precision_dim.gif 單位精度 從清單中為尺寸值選擇小數點後的位數。
PM_Tol_Precision_DualDim.gif 公差精度 從清單中為公差值選擇小數點後的位數。
