文件屬性 - 註解

您可以為註解指定文件層級的草稿設定。適用於所有文件類型。

要開啟此頁面,請開啟工程圖,按一下選項 (「標準」工具列),選擇文件屬性標籤,再選擇註記 > 註解

基本註解標準

基本註解標準
對齊文字 選擇:
  • 中心
  • 左邊
  • 右邊
導線顯示 選擇︰
  • 底線
導線調整抓取(可用於 DIN 和 JIS 標準) 允許在零件號球中的導線抓取至零件號球的另一端。

邊框

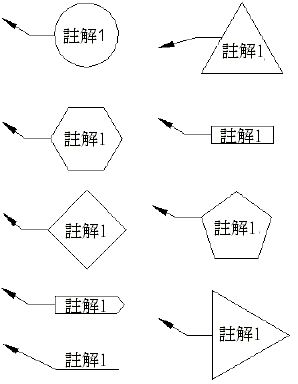

樣式 選擇將會顯示無邊框的註解文字,或選擇一個邊框樣式。
大小(Z) 從清單中選擇一個大小(特定的字元數),緊靠密合 (自動調整配合文字),或自訂大小 (您可以設定零件號球的大小)。
如果您選擇緊靠密合,可增加內距來指定邊框與文字之間的偏移。
tight-fit.gif tight-fit-padded.gif
緊靠密合 緊靠密合,內距為 0.25 英吋
