尺寸調色盤在您插入或選擇尺寸時出現，讓您輕易變更尺寸的屬性與格式。您可以在調色盤中變更公差、精度、樣式、文字及其他格式屬性，而無需使用 PropertyManager。
|
色彩
|
根據系統預設，模型的尺寸以黑色顯示。這包括零件或組合件文件中呈藍色的尺寸 (例如伸長深度)。根據預設，參考尺寸為灰色，並且顯示在括弧中。您可以在中指定各種不同類型尺寸的色彩，並在中指定加入預設括弧。
|
|
箭頭
|
尺寸已選取時，其箭頭上會出現圓形控制點。 當您按一下箭頭控制點時（如果尺寸有兩個控制點，可以按一下任一個控制點），箭頭向外或向內反轉。 用右鍵按一下控制點時，箭頭樣式清單出現。 您可以使用此方法單獨更改任何尺寸箭頭的樣式。
 |
| 反轉箭頭 |
 |
| 變更箭頭樣式 |
|
|

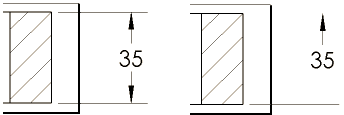

隱藏及顯示線
|
要隱藏尺寸線或尺寸界線，請用右鍵按一下該線，然後選擇隱藏尺寸線或隱藏界線。要顯示隱藏線，請用右鍵按一下尺寸或顯示的線，然後選擇顯示尺寸線或顯示界線
。
|
|
半徑及直徑顯示
|
您可以將尺寸變更為直徑、半徑或線性顯示。 在螢幕上的半徑或直徑尺寸上按右鍵，然後選擇：
 |
 |
| 顯示成直徑。 此處顯示的範例沒有第二箭頭。 按一下使用文件預設第二箭頭來顯示兩個箭頭。 |
顯示成半徑 |
 |
| 顯示成直線。 設定尺寸為線性樣式（僅適用於直徑尺寸）。 |
只有在首次產生尺寸時，您才能透過按滑鼠右鍵直接選擇上述選項。 如果之後要編輯尺寸，請用右鍵按一下尺寸並選擇顯示選項，然後選擇上述選項。
|
|
傾斜
|
插入或選擇尺寸時，控制點即會出現，您可以透過拖曳尺寸來傾斜尺寸界線。
|
|
選擇
|
您可以按一下尺寸的任意處（包括尺寸及界線和箭頭）來選擇尺寸。
|
|
隱藏及顯示尺寸
|
您可以使用註記工具列或檢視功能表上的隱藏/顯示註記
 來隱藏及顯示尺寸。也可以用右鍵按一下尺寸，然後選擇隱藏來隱藏尺寸。您也可以隱藏及顯示在註記視角中的尺寸。要顯示尺寸名稱，請按一下或 (在「立即檢視」工具列上)。
|
