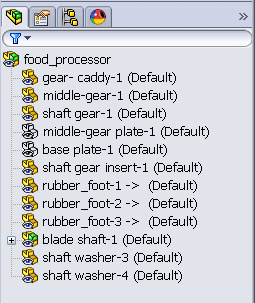

大型設計檢閱中的 FeatureManager(特徵管理員) 樹狀結構

FeatureManager (特徵管理員) 會顯示關於組合件零組件和階層的資訊。

樹狀結構中顯示的資訊包括：
  • 零組件名稱
  • 組合件及次組合件階層
  • 外部參考指示
FM_IconComponent_LDR.gif 當組合件是以大型設計檢閱模式開啟時，會有一個眼睛的圖樣重疊在所有零組件的圖示上。
FM_IconComponent_LDR_Warning.gif 警告圖示表示零組件的圖形資料發生問題。將游標停放在組合件上，以檢視其圖形資料的狀態。



限制

FeatureManager(特徵管理員) 設計樹中不會顯示下列項目的相關資訊：
  • 基準面
  • 組合件特徵
  • 零組件複製排列
  • 結合
