您可以在視圖上放置草圖來產生旋轉的剖面視圖。
使用在肋材上全周圓角的旋轉剖面視圖
在此範例中，目的是要顯示肋材的部份剖視圖。要圖解肋材橫剖面看起來的樣子，您手動產生一個草圖並套用區域剖面線。
原始零件
|
 |
在視圖中繪製平行的直線。
在視圖中連按兩下來鎖住視圖的焦點，使得草圖不會隨零件參數式的變更。確定您在視圖而不是圖頁中連按了兩下以確定是在視圖中繪製草圖。
|
 |
將直線中的一條限制為與肋材的邊線互相垂直。
|
 |
加入一個切線弧、不規則曲線及尺寸到草圖中。並不需要使草圖為完全定義的。尺寸定義了草圖的大小並將草圖限制於零件上。
|
 |
按一下隱藏/顯示註記 (「註記」工具列) 來隱藏尺寸。
|
 |
按一下區域剖面線/填入 (「註記」工具列) 來加入剖面線。 |
 |
使用斷裂視圖的旋轉剖面視圖

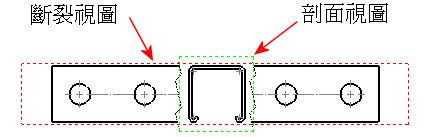

您可以將斷裂視圖與一或多個剖面視圖合併來產生一個旋轉的剖面視圖。
影像是由 D & M Education, LLC 所提供。
| 產生剖面視圖並將其與斷裂視圖對正。 |
|
| 隱藏您用來做為來源視圖，您用其做為來源視圖以切割剖面，或將其移出工程圖頁外。 |
|
| 使折斷線的縫隙大小大到足以配合剖面視圖。 |
|
| 將剖面視圖拖曳到縫隙中使其重疊於斷裂視圖上。 |
 |
