您可以產生︰
- 剖面視圖的剖面視圖。 新剖面是由原始實體模型計算得來的，如果模型更改，則此視圖將隨之更新。
- 來自正交 (前、右、左、上、下、及後) 爆炸視圖的剖面視圖。
- 在圖形 (等角視、二等角視、及不等角) 視圖中產生剖面的零件剖切視圖。
您可以在剖面視圖中顯示隱藏邊線。
剖面視圖可在 FeatureManager(特徵管理員)中展開，所以所有的零組件及特徵都可使用。

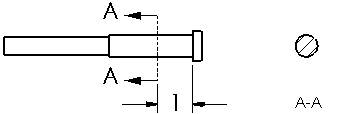

您不用編輯割面線草圖即可將尺寸加入割面線中。 您可以在一割面線和另一直線或邊線之間標註尺寸。 您也可以將尺寸加入到父視圖中以定住割面線。 然後您可以使用隱藏/顯示註記來隱藏尺寸。
您可以預先選擇屬於工程圖圖頁的草圖圖元，以產生剖面視圖。 草圖圖元不必屬於現有的工程視圖。
當您產生組合件工程圖的剖面 (或轉正剖視圖) 視圖時，您可以：
- 指定剖面視圖的距離來使不剖切整個工程視圖（無法在轉正剖視圖中使用）。
- 排除所選的零組件。
- 排除扣件 (將從 SolidWorks Toolbox 插入的或指定為扣件的大部分項目保留為不剖切)。
- 控制自動加註剖面線來使相鄰的零組件有替用的剖面線樣式。
- 將視角方位改為等角視 。
您可以拖曳剖面箭頭來移動它。 您可以個別的移動每個箭頭。
您可以拖曳割面線來重新調整大小及調整位置。 當您繪製割面線時，如果使用了幾何限制條件，限制條件可能會使得您無法重新調整割面線的位置。 例如，如果割面線是與鑽孔的中心重合，則您無法重新調整割面線的位置。 不過，如果您移動鑽孔，則割面線也會移動。
如果剖面視圖工具是不適當的，您可以產生旋轉的剖面視圖。 您也可以將斷裂視圖與一或多個剖面視圖合併來產生一個旋轉的剖面視圖。
您可以將剖面視圖複製及貼上到與父視圖不同的圖頁中。
您可以設定一個選項來重新使用來自工程圖中被刪除視圖的字母而不需手動重新分配字母到視圖中。
使用這些提示來對剖面視圖的問題進行疑難排解。
