DimXpert 基準

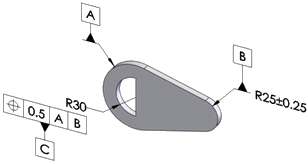

使用 DimXpert 基準 工具可定義基準特徵。工具支援以下特徵類型：

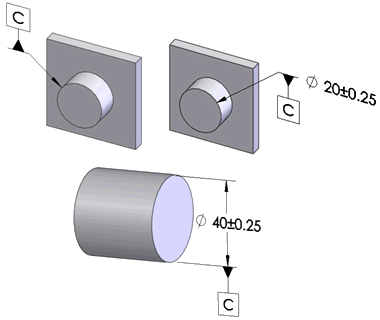

• 填料

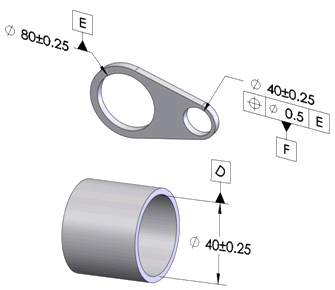

• 圓柱

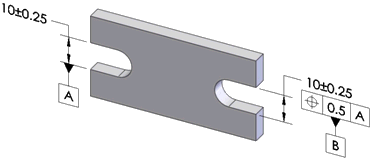

• 凹口
• 基準面
• 簡易直孔
• 狹槽(L)
• 寬度

大多數的 DimXpert 基準特徵 PropertyManager 的選項與非 DimXpert 基準特徵 PropertyManager 的選項均相同。不同之處列出如下。

標示設定

在工具 > 選項 > 文件屬性 > 草稿標準 > 註記 > 基準下，指定開始標籤。

輸入基準標籤時，會根據使用中工程圖標準來檢查輸入內容的語法。例如：

• 對所有標準而言，輸入數值皆會產生警告訊息。
• 在 ANSI 中輸入 I、O 或 Q 會產生警告訊息。
• 在 ISO 中輸入 AA 會產生警告訊息。

導線

	曲面	附加基準三角形至特徵的表面。
	指引的導線	附加基準三角形至指引的導線。
	尺寸	附加基準三角形至尺寸或特徵控制框架。
	Gtol	附加基準三角形至特徵控制框架。
