向量繪圖選項 PropertyManager

向量繪圖選項 PropertyManager 可讓您動態控制向量繪圖中的向量符號外觀。

選項

大小(Z) 控制繪圖中的向量大小。使用箭頭或拖曳滑桿來改變向量大小。
密度 控制繪圖中的向量密度。
  僅有曲面 如果核取此選項，則僅會顯示模型表面上的向量。
  與色彩圖表相符 對向量繪圖使用相同的色彩對應。
  單一色彩 將使用者選取的色彩指定給繪圖中的所有向量。若要改變向量色彩，請按一下編輯色彩。
向量繪圖選項的圖例如下：

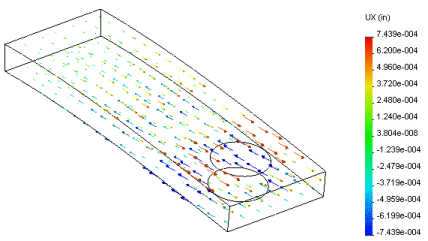

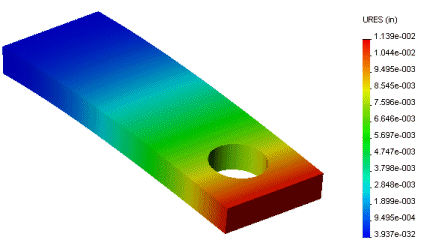

合位移輪廓繪圖 合位移向量繪圖 (預設向量選項)

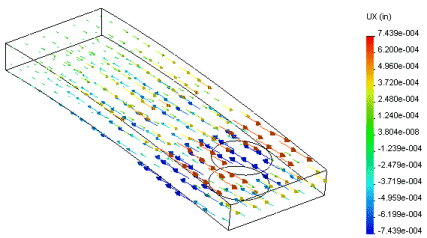

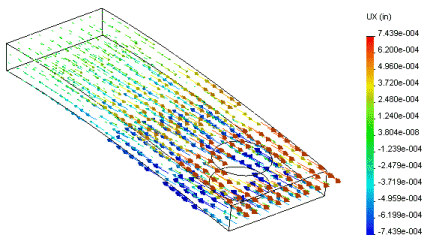

向量大小較大的合位移向量繪圖 向量密度較高的合位移向量繪圖
