以疊層拉伸特徵的類型為基礎設定 PropertyManager 選項。
起始/終止限制
起始限制和終止限制 |
套用限制來控制與起始或終止輪廓的相切。 選擇以下之一︰
預設
|
(最少有三個輪廓時可用)。 第一與最後一個輪廓之間約計刻畫一個拋物線。 來自此拋物線的相切會驅動疊層拉伸曲面,當在沒有指定相配條件下,可以產生更容易預測且更自然的疊層拉伸曲面。

|
無
|
不套用相切限制(零曲率)。

|
方向向量
|
根據選擇用來做方向向量的圖元來套用相切限制。 選擇一個方向向量 ,然後設定拔模角度及起始或終止相切長度。
|
垂直於輪廓
|
垂直於起始或終止輪廓套用相切限制。 設定拔模角度及起始或終止相切長度。
|
相切於面
|
(在將疊層拉伸附加至現有的幾何時可用)。 使相鄰面相切於所選的起始或終止輪廓。
|
曲率至面
|
(在將疊層拉伸附加至現有的幾何時可用)。 在所選起始或終止輪廓上套用平滑、美觀的曲率連續疊層拉伸。
|

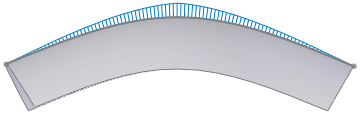

沒有套用起始或終止限制的疊層拉伸預覽

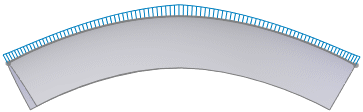

套用了曲率至面的疊層拉伸

|
下一面 (當在起始或終止限制中選擇了相切於面或曲率到面時可用)。 |
在可用的面之間切換疊層拉伸。 |
方向向量 (當在起始或終止限制中選擇了方向向量時可用)。 |
根據選擇用來做方向向量的圖元來套用相切限制。疊層拉伸與所選的邊線或軸,或與所選面或基準面的法向量相切。您也可以選擇一組頂點以設定方向向量。 |
拔模角度 (當在起始或終止限制中選擇了方向向量或垂直於輪廓時可用)。 |
套用拔模角度至起始或終止的輪廓。如果需要,請按一下反轉方向 。您也可以沿導引曲線套用拔模角度。
|
起始及終止相切長度 (當在起始或終止限制中選擇無時無法使用)。 |
控制了對疊層拉伸的影響力。相切長度的效果是僅限於至下一個剖面。如果需要,按一下反轉相切方向 。
|
全部套用
|
顯示控制對整個輪廓的所有限制的一個控制點。 清除此選項來顯示允許個別線段控制的多個控制點。 拖曳控制點以修改相切的長度。
 |
 |
選取全部套用 每個輪廓的一個控制點控制對整個輪廓的限制。
|
清除全部套用 每個輪廓的多個控制點在每個輪廓內控制個別線段的重量限制。
|
|
導引曲線
|
導引曲線影響
|
控制導引曲線對疊層拉伸的影響力。 範例: 兩個輪廓和一個導引曲線
選擇以下之一︰
至下一個導引
|
僅延伸導引曲線影響力到下一個導引曲線。
|
至下一個尖處
|
僅延伸導引曲線影響力到下一個尖處。 尖處是輪廓的硬角。 任兩個沒有共同切線或對彼此沒有同等曲率關係的相鄰草圖圖元,即可定義一尖處。
|
至下一個邊線
|
僅延伸導引曲線影響力到下一個邊線。
|
整體
|
延伸導引曲線的影響力到整個疊層拉伸中。
|
|
|
導引曲線
|
選擇控制疊層拉伸的導引曲線。 |
|
上移和下移 |
調整導引曲線的順序。選擇一條導引曲線 並調整輪廓的順序。 |
|
導引相切類型
|
控制疊層拉伸與導引曲線交會處的相切。選擇下列之一︰
無
|
不套用相切限制。
|
垂直於輪廓
|
垂直於導引曲線基準面套用相切限制。設定拔模角度。
|
方向向量
|
根據選擇用來做方向向量的圖元來套用相切限制。選擇一個方向向量 ,然後設定拔模角度。
|
相切於面
|
(當導引曲線為在現有的幾何邊線上時可用)。在沿導引曲線路徑上的相鄰面之間加入面相切,以在相鄰面之間產生更平滑的轉換。
要獲得最佳的結果,輪廓也應該在每個輪廓與導引曲線的相交處的相切面相切。理想的公差為 2 度或更少。在疊層拉伸失敗之前,您可以使用連接點最高偏離相切 30 度的輪廓。
|
|
|
方向向量 (當在 導引相切類型中選擇了方向向量時可用 )。 |
根據選擇用來做方向向量的圖元來套用相切限制。疊層拉伸與所選的邊線或軸,或與所選面或基準面的法向量相切。 |
|
拔模角度(當在起始或終止限制中選擇了方向向量或垂直於輪廓時可用)。 |
在幾何允許的情況下,套用拔模角度至沿導引曲線的疊層拉伸。如果需要,請按一下反轉方向 。
|
草圖工具
使用 SelectionManager 來幫助選擇草圖圖元。
|
拖曳草圖
|
啟用拖曳的模式。當編輯疊層拉伸特徵時,您可以從定義疊層拉伸的 3D 草圖中拖曳任的 3D 草圖線段、點、或基準面。當您拖曳時,3D 草圖會更新。您也可以編輯 3D 草圖來使用標註尺寸工具以標註至輪廓的尺寸。當拖曳結束或當您編輯 3D 草圖尺寸時,疊層拉伸的預覽更新。要離開拖曳的模式,再按一下拖曳草圖或按一下在 PropertyManager 中的另一個選擇清單。視訊:在疊層拉伸中拖曳草圖
|
|
復原草圖拖曳
|
復原先前的草圖拖曳並將預覽回復到先前的狀態。您可以復原多個拖曳及尺寸編輯。 |
薄件特徵
選擇來產生一個薄件特徵的疊層拉伸。
薄件特徵類型
|
設定薄件特徵疊層拉伸的類型。選擇下列之一︰
一個方向
|
使用厚度 值從輪廓的單一方向產生薄件特徵。如果需要,請按一下反轉方向 。
|
對稱中間面
|
同時從輪廓的兩個方向產生薄件特徵,在兩方向套用相同的厚度 值。
|
兩個方向
|
同時從輪廓的兩個方向產生薄件特徵。為厚度 及厚度 設定個別的值。
|
|
選項
合併相切面(M)
|
如果相對應之疊層拉伸線段是相切的,會使在產生的疊層拉伸中的相對應曲面維持相切。維持相切的面可以是基準面、圓柱面或圓錐面。其他相鄰的面會被合併,並且會約略計算剖面。草圖弧線可能轉換為不規則曲線。
|
|
|
草圖輪廓的預覽
|
|
|
沒有使用合併相切面選項的疊層拉伸
|
|
|
使用合併相切面選項的疊層拉伸
|
封閉疊層拉伸
|
沿著疊層拉伸的方向產生封閉的本體。此選項會自動連接最後一個和第一個草圖。
|
|
|
清除封閉疊層拉伸的疊層拉伸
|
|
|
選取封閉疊層拉伸的疊層拉伸 |
顯示預覽(P)
|
顯示疊層拉伸的塗彩預覽。清除此選項來僅檢視路徑及導引曲線。您也可以按右鍵並在快顯功能表中的透明預覽及不透明預覽間切換。 |
|
|
透明預覽
|
|
|
不透明預覽
|
合併結果(M)
|
合併所有疊層拉伸的組成。清除此選項來不合併所有疊層拉伸的組成。 |
