PropertyManager Žebro

PropertyManager Žebro se zobrazí, když vytváříte nový prvek žebra nebo upravujete stávající prvek.

PropertyManager otevřete tak, že klepnete na možnost Žebro (panel nástrojů Prvky) nebo na nabídku Vložit > Prvky > Žebro. Tento správce PropertyManager ovládá následující vlastnosti:

Parametry

Některá pole, která akceptují číselné hodnoty, umožňují vytvořit rovnici zadáním znaku = (rovnítko) a výběrem globálních proměnných, funkcí a vlastností souboru z rozevíracího seznamu. Viz. Přímé zadávání rovnic.
  Tloušťka Přidá tloušťku na vybrané straně skici. Vyberte jednu z následujících možností:

První strana

Přidá materiál jen na jedné straně skici.

Obě strany

Přidá materiál shodně na obou stranách skici.

Druhá strana

Přidá materiál jen na druhé straně skici.
Tloušťka žebra

Přidáte-li úkos, můžete nastavit tloušťku na rovině skici nebo na rozhraní stěny. Vyberte jednu z následujících možností:

Na skicovací rovině

Na rozhraní stěny

  Směr vysunutí

Skica žebra pomocí otevřených obrysů skici vytvořených v rovnoběžné rovině.

Vyberte jednu z následujících možností:

Rovnoběžně se skicou

Vytvoří vysunutí žebra rovnoběžné se skicou.

Kolmo ke skice

Vytvoří vysunutí žebra kolmo ke skice.

  Změnit směr materiálu Změní směr vysunutí

Zapnout/vypnout úkos Přidá k žebru úkos. Zadejte Úhel úkosu a určete počet stupňů.

Úkos vně (k dispozici jen, když je vybraná možnost Zapnout/vypnout úkos).

Vytvoří úkos vně pod určitým úhlem. Pokud tato možnost není zaškrtnutá, vytvoří úhel úkosu dovnitř.

  Typ

Vytvořte skicu na rovině, která je odsazena od roviny základního dílu.

Vyberte jednu z následujících možností:

Lineární

Vytvoří žebro, které prodlouží obrysy skici kolmo ke směru skici, dokud se nesetkají s ohraničením.

Přirozený

Vytvoří žebro, které prodlouží obrysy skici a pokračuje se stejnou rovnicí obrysu, dokud se žebro nesetká s ohraničením. Když je například skica oblouk kružnice, volba Přirozené prodlouží žebro pomocí rovnice pro kružnici, dokud se nesetká s ohraničením.

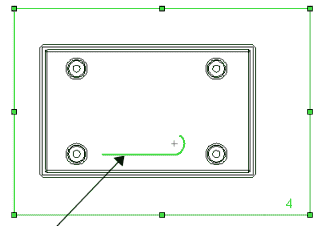

V tomto příkladu je žebro prodlouženo od obrysu oblouku podle rovnice kružnice, dokud se nesetká s hranicí a tím nevytvoří kružnici. Druhý konec skici se prodlouží pomocí rovnice přímky, dokud se nesetká s hranicí.

  Vybrané tělo (k dispozici pouze pro vícetělové díly) Máte-li vytvořenou skicu pro žebro, vyberte tělo.
  Další odkaz (k dispozici, jestliže nastavíte Směr vysunutí na Rovnoběžně se skicou a Zapnout/vypnout úkos). Přepne mezi obrysy skici, abyste mohli jednu vybrat pro použití jako úkos odkazového obrysu.

Příklad: Prvek žebra s úkosem odkazového obrysu

Vybrané obrysy

Vybrané obrysy Obsahuje obrysy skici použité k vytvoření prvku žebra.
