Můžete určit nastavení výkresů na úrovni dokumentu pro všechny kóty. K dispozici pro všechny typy dokumentů.
Kóty, které jsou vloženy pomocí příkazu Vložit popis modelu, DimXpert a jiných automatických způsobů, jsou umístěny do předdefinovaných pozic, které se paprskovitě rozbíhají v pohledu výkresu. V tomto dialogu nastavíte předdefinované pozice.
Zobrazte tento dialog ve výkresu klepnutím na
Možnosti
(základní panel nástrojů) a zvolte záložku Vlastnosti dokumentu a pak zvolte Kóty.
Kdykoliv změníte písmo kóty, aktualizuje se podle toho písmo na úrovni dokumentu pro každý typ popisu.
Primární přesnost
|
Přesnost jednotky
|
Zvolte pro hodnotu počet číslic za desetinnou čárkou. |
|
Přesnost tolerance
|
Zvolte pro toleranci počet číslic za desetinnou čárkou. |
| |
Srovnat přesnost s modelem
|
Nastaví pro importované kóty změny v přesnosti jednotek nebo tolerance tak, aby byly parametrické s modelem. |
Sekundární přesnost
|
|
Přesnost jednotky
|
Vyberte ze seznamu pro hodnotu v sekundárních jednotkách počet číslic za desetinnou čárkou. |
|
|
Přesnost tolerance
|
Vyberte pro hodnoty tolerance pro sekundární jednotky počet číslic za desetinnou čárkou. |
| |
Srovnat přesnost s modelem
|
Nastaví pro importované kóty změny v přesnosti jednotek nebo tolerance tak, aby byly sekundární jednotky parametrické s modelem. |
Zalomené odkazové čáry
|
Délka zalomení
|
Zadejte délku narovnané části odkazové čáry. |
|
Roztáhnout podle textu
|
Ramínka odkazových čar se roztáhnou tak, aby dosahovala na konec řádku textu kóty. |
|
|
|
|
|
|
|
Zobrazit jednotky
|
Tuto možnost vyberte, chcete-li ve výkresech zobrazit jednotky.
|
|
Přidat závorky automaticky
|
Tuto možnost vyberte, chcete-li zobrazit kóty uvnitř závorek.
Nastavte barvu klepnutím na . V položce Nastavení barevného schéma vyberte Kóty, neimportované (řízené).
|
|
Vystředit mezi vynášecími čarami
|
Automaticky vystředí kóty mezi vynášecími čarami. Tato možnost také vybere Vystředit kóty ve správcích PropertyManager, které obsahují možnost Vystředit kóty.
Při přetahování textu kóty mezi vynášecími čarami se text uchytí ve středu mezi vynášecími čarmi.
|
|
Zahrnout předpony do tolerančního pole
|
Přidá předponu textu v polích tolerance, když určujete předponu.
|
|
Zobrazit duální základní kótu v jednom poli
|
Tuto možnost vyberte, chcete-li v jednom základním poli tolerance zobrazit duální kóty.
|
|
Zobrazit kóty jako přerušené v přerušených pohledech
|
Vybrat oddělovací čáry pro přerušené pohledy.
|
|
Použít aktualizovaná pravidla
|
Touto možností upravíte vertikální zarovnání zahnutých odkazových čar tak, aby jejich ramínka byla vycentrována na vhodný řádek textu kóty v rámci ovládání prvku pro geometrické kótování a tolerance. Stávající kóty se zobrazují nezměněné, dokud tuto možnost nepoužijete. Jakmile ji použijete, nebude již k dispozici.
 |
| Předchozí pravidla |
 |
| Aktualizovaná pravidla |
|
|

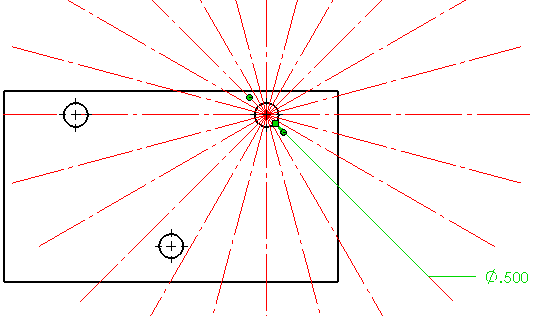

Úhel zachytávání odkazové čáry poloměru/průměru
|
Změňte intervaly úhlu zachytávání používané při přetažení kót průměru, poloměru nebo zkosení podél radiálních pozic.
|
|
|
|
