Vlastnosti dokumentu – Tabulky prolisů

Můžete určit nastavení výkresů na úrovni dokumentu pro tabulky prolisů. Dostupné pouze pro výkresy.

Chcete-li otevřít tuto stránku, v otevřeném výkresu klepněte na položku Možnosti (základní panel nástrojů), vyberte kartu Vlastnosti dokumentu a poté klepněte na položku nabídky Tabulky > Prolis.

Ohraničení

Ohraničení rámečku Nastaví tloušťku čáry pro vnější ohraničení tabulky.
Ohraničení mřížky Nastaví tloušťku čáry pro vnitřní mřížky tabulky.

Text

Písmo

Změní písmo.

Přesnost umístění

Přesnost jednotky Zvolte počet číslic za desetinnou čárkou pro hodnotu umístění prolisu.

Alfanumerická kontrola

Zvolte písmena nebo číslice pro pořadí značek tabulky prolisů.

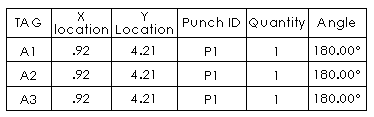

A, B, C Definuje pořadí značky prolisu jako písmeno. Punch-Table-Letters.gif

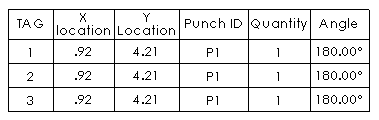

1, 2, 3 Definuje pořadí značky prolisu jako číslo. Punch-Table-Numbers.gif

Značka počátku

Značka počátku Řídí zobrazení počátku. Zvolte normu nebo vyberte možnost Dle normy pro použití normy skicování.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Úhel/odsazení od středu díry

docprops-tag-angle.gif Úhel Nastaví úhel, který značka svírá se svislou čarou protínající střed prolisu.

docprops-tag-offset.gifOdsazení Nastavuje vzdálenost od značky k profilu prolisu

Možnosti

Počáteční nuly
Standard Počáteční nuly se objeví podle celkové normy skicování.
Zobrazit Nuly před desetinnými čárkami jsou zobrazeny.
Odstranit Počáteční nuly nejsou zobrazeny.
Přebytečné nuly
Inteligentní Přebytečné nuly jsou přizpůsobeny celým metrickým jednotkám podle norem ANSI a ISO.
Zobrazit Koncové nuly se zobrazují podle počtu desetinných míst, která jste určili pro Jednotky.
Odstranit Přebytečné nuly nejsou zobrazeny.
Sloučit stejné značky Zkombinuje položky se stejnými ID prolisů v jedné řadě.

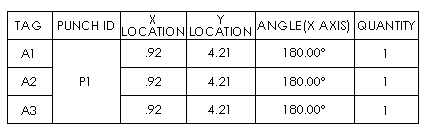

Sloučit stejné velikosti Sloučí buňky pro prvky prolisů se stejným ID prolisu. Sloupce hodnot umístění zůstanou.
