Příklad doplněného povrchu

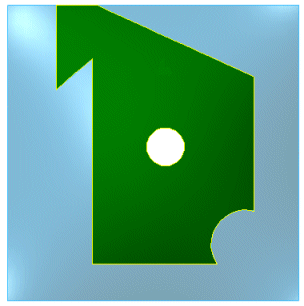

Vyberte hrany dle obrázku, nastavte Vzdálenost na 15% a pod položkou Možnosti vyberte možnost Prodloužit hrany.

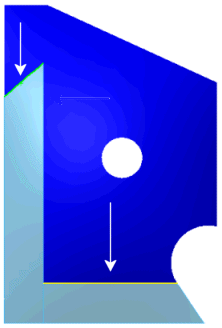

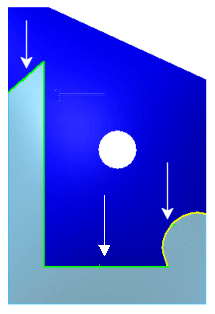

Vyberte hrany – viz obrázek – a pod položkou Možnosti vyberte možnost Prodloužit hrany. Vyberte hrany dle obrázku a pod položkou Možnosti vyberte možnost Spojit koncové body

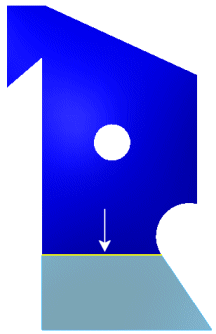

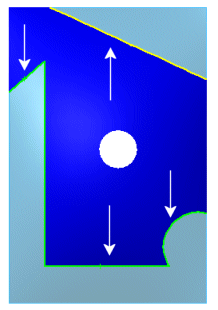

Vyberte hranu dle obrázku a ponechte parametr Vzdálenost na hodnotě 15%. Pod položkou Možnosti zvolte Prodloužit hrany. Vyberte hranu dle obrázku, změňte Vzdálenost na 30%. Pod položkou Možnosti zvolte Prodloužit hrany.

Vyberte plochu a pod položkou Možnosti zvolte Vnitřní hrany. Vyberte plochu a pod položkou Možnosti zvolte Vnější hrany. Nastavte Vzdálenost 15%. Můžete také vybrat Všechny hrany a doplnit tak vnitřní i vnější hrany.
