Příklad: Kopírování ploch pomocí úkosu typu neutrální rovina

Nastavíte-li Typ úkosu na možnost Neutrální rovina, můžete zkosit některé vnější plochy, všechny vnější plochy, některé vnitřní plochy, všechny vnitřní plochy, plochy, které jsou tečné, nebo kombinaci vnitřních a vnějších ploch. Ve správci PropertyManager vyberte Rozmnožení ploch v nabídce Plochy pro úkos hodnoty uvedené níže.

Neutrální rovina je rovina nebo plocha, kterou vyberete pro určení směru otevření při vytváření formy.

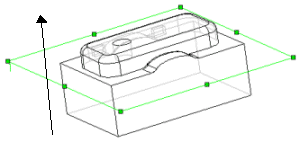

Směr osy Z této vybrané roviny je směr, kterým se díl uvolní z formy. Položka Obrátit směr změní směr úkosu, nikoliv směr otevření. V níže uvedeném příkladu je Rovina 1 použita jako Neutrální rovina se šipkou ukazující směr otevření.



Rozmnožení ploch Popis Výběr v grafické ploše Konceptové výsledky
Žádný Je zkosena jen vybraná plocha. Ve všech příkladech je jako Neutrální rovina použita vrchní plocha.
Podél tečny rozšíří zkosení na všechny plochy, které jsou tečné k vybrané ploše. (Tyto plochy se dotýkají zaoblených rohů.)

Vnější plochy obsahují libovolné plochy, které jste vybrali na základě vysunutí.

Všechny plochy Zkosí všechny plochy mimo neutrální rovinu a vysunuté z neutrální roviny.

Vnitřní plochy zahrnují všechny plochy na třech vysunutých výstupcích.

Vnitřní plochy Zkosí všechny vnitřní plochy vysunuté z neutrální roviny.
Vnější plochy Zkosí všechny vnější plochy mimo neutrální roviny.
