Ruční vložení symbolu značky spojovacího čepu

Ruční vložení značky spojovacího čepu do výkresu:

  1. Proveďte jednu z následujících operací:
    • Klepněte na Značka spojovacího čepu (panel nástrojů pro popisy) nebo vyberte Vložit > Popisy > Značka spojovacího čepu a vyberte kruhovou hranu, načrtnutou kružnici nebo oblouk.
    • Vyberte kruhové hrany, načrtnuté kružnice nebo oblouky a klepněte na Značka spojovacího čepu nebo klepněte na Vložit > Popisy > Značka spojovacího čepu.

    Ve vybraných dírách se objeví značka spojovacího čepu a zobrazí se PropertyManager Značka spojovacího čepu. Můžete pokračovat a vybrat si další kruhové hrany, načrtnuté kružnice nebo oblouky pro vložení značek spojovacího čepu.

  2. Klepněte na PM_OK.gif.

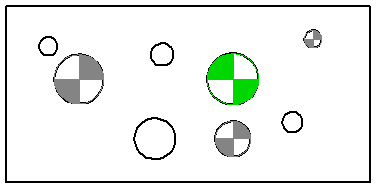

V tomto příkladu se značky kolíků přidávají k dírám různých velikostí. Zelená značka je otočena o 90°.
