Nastavte možnosti pro vkládání středových značek do výkresů. Dostupné vlastnosti závisí na vybraném typu středové značky.
Chcete-li otevřít tohoto správce PropertyManager, klepněte ve výkresu na Středová značka
(panel nástrojů Popisy) nebo na .
Styl
Definuje styl středové značky.
Možnosti
|
Spojovací čáry
|
Spojení symbolů středových značek.
|
|
Kruhové čáry
|
Vytvoří velkou kružnicovou osu přes díry v poli.
|
|
Radiální čáry
|
Vytvoří čáry vedoucí ze středu pole k dírám pole.
|
|
Značka středu základu
|
Přidá středovou značku do středu pole.
|
Možnosti ručního vkládání
|
Jediná středová značka
|
|
|
Lineární středová značka
|

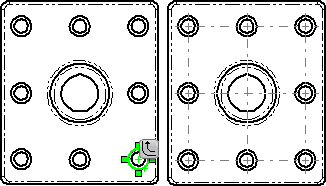

Vloží středové značky do lineárního pole kružnic nebo oblouků. Je-li rozpoznáno lineární pole, vytvořte klepnutím na Kopírovat středové značky ve všech instancích pole.
Spojovací čáry. Spojují značky středových značek.
 |
| Středové značky zkopírované do lineárního pole |
|
| Lineární středové značky se spojovacími čarami |
|
|
Kruhová středová značka
|
Vloží středové značky do kruhového pole kružnic nebo oblouků.
Možnosti
|
| |
Středová značka drážky
|
|
Atributy zobrazení
Zrušením zaškrtnutí políčka Použít výchozí nastavení dokumentu změníte následující atributy nastavené v nabídce Vlastnosti dokumentu – Osy/středové značky.
|
Velikost značky
|
|
|
Prodloužené čáry
|
Středové body jsou středové značky, které mají vypnuty Rozšířené čáry. Přetažením lze změnit velikost rozšířených čar.
 |
 |
| Vybrané |
Výběr možnosti zrušen |
|
|
Písmo osy
|
|
|
| Vybrané |
Výběr možnosti zrušen |
|
Úhel
|
Úhel
|
Je-li středová značka pootočena z důvodu otočení pohledu, objeví se zde úhel rotace. Kladný úhel otáčí středovou značku proti směru otáčení hodinových ručiček. |
Hladina
|
Hladina
|
Ve výkresech s pojmenovanými hladinami vyberte hladinu. |
