Définition d'un chargement de force variable

1. Dans l'arbre d'études Simulation, cliquez à droite sur l'icône Chargements externes et sélectionnez Force.

   Le PropertyManager Force s'affiche.

2. Cliquez à l'intérieur de la case Faces, arêtes, sommets et points de référence pour la force , puis sélectionnez l'entité sur laquelle la force sera exercée.
3. Cliquez sur Direction sélectionnée.
4. Cliquez dans la case Face, arête, plan, axe de direction , puis sélectionnez une entité pour spécifier la direction.
5. Si vous avez sélectionné plus d'un corps pour lui appliquer des forces, sélectionnez soit Par élément soit Total.
6. Sélectionnez les Unités souhaitées .
7. Dans la rubrique Force, cliquez sur les composantes de force souhaitées, puis tapez les valeurs correspondantes.
   • Si vous sélectionnez une face ou un plan comme direction, spécifiez au moins une des composantes suivantes : Le long du plan selon dir1 , Le long du plan selon dir2 ou Normal au plan .
   • Si vous sélectionnez une arête comme direction, indiquez la valeur de la force le long de l'arête .
   • Si vous sélectionnez un axe pour la direction, spécifiez au moins l'une des composantes suivantes : Radial , Circonférentiel ou Axial .
8. Cochez la case Distribution variable.
9. Cliquez dans la case Sélectionnez un système de coordonnées et choisissez ensuite un système de coordonnées dans la zone graphique ou dans l'arbre FeatureManager.
10. Saisissez les coefficients de la distribution variable, puis cliquez sur .

1. Dans l'arbre d'études Simulation, cliquez à droite sur l'icône Chargements externes et sélectionnez Force.

   Le PropertyManager Force s'affiche.

2. Dans la zone graphique, cliquez sur les faces auxquelles vous voulez appliquer la force.
   Une force normale aux faces sélectionnées est appliquée par défaut.

3. Définissez un système d'unités dans Unités .
4. Dans Valeur de force , saisissez la valeur de la force normale.
5. Si vous avez sélectionné plus d'un corps pour lui appliquer des forces, sélectionnez soit Par élément soit Total.
6. Cochez la case Distribution variable.
7. Cliquez dans la case Sélectionnez un système de coordonnées et choisissez ensuite un système de coordonnées dans la zone graphique ou dans l'arbre FeatureManager.
8. Saisissez les coefficients de la distribution variable, puis cliquez sur .

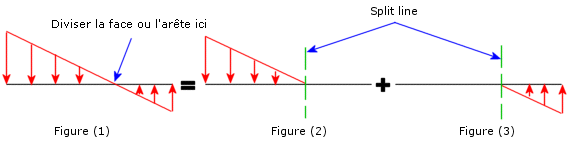

Si une distribution est spécifiée de telle manière que la force change de direction par rapport à l'arête ou à la face concernée, comme présenté dans l'illustration ci-dessous, le programme affecte la valeur spécifiée dans le PropertyManager à la somme des valeurs absolues des forces.

Pour appliquer une force non uniforme dont la direction est variable [Figure(1)], il faut diviser l'entité de chargement à l'endroit où la force change de direction et appliquer la force en deux étapes [Figure (2) & Figure (3)].
