Sur des faces sphériques

Vous pouvez utiliser cette option uniquement lorsque toutes les faces sélectionnées sont sphériques. Chaque face peut avoir un centre différent. Les directions radiale, de longitude et de latitude pour chacune des faces reposent sur leur propre centre.

Attribut Valeur
DDL possibles pour les maillages volumiques 3 translations
DDL possibles pour les maillages avec coques 3 translations et 3 rotations
DDL possibles pour les barres 3 translations
Symbole 3D
translation rotation
Entités sélectionnables Faces sphériques uniquement
Translations

Radiale

Longitude

Latitude
Rotations (pour les coques uniquement)

Autour de la direction radiale

Autour de la direction de longitude

Autour de la direction de latitude

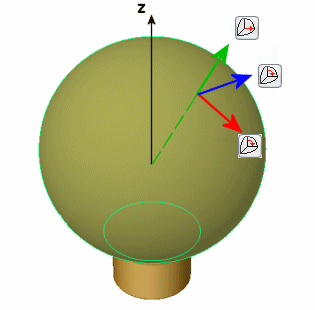

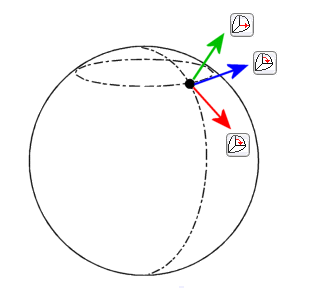

Les directions radiale, de longitude et de latitude d'une face sphérique sont illustrées par la figure. Utilisez l'option Aperçu pour identifier les directions de longitude et de latitude.

Exemple

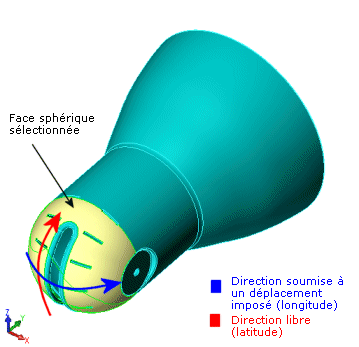

La face sphérique du réflecteur illustré dans la figure ne peut pivoter que dans le sens de la latitude. Le réglage des translations sur zéro dans les deux autres directions renforce cette condition.
Une poignée Utilisez le type de déplacement imposé Sur une face sphérique pour définir les translations dans la direction radiale et en latitude à zéro. Utilisez l'option Aperçu pour identifier les directions de longitude et de latitude.
