Affichage des corps cachés ou exclus sur les tracés

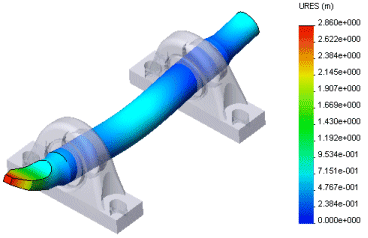

Lorsque vous tracez des résultats d'assemblage avec des corps masqués ou exclus, vous pouvez visualiser les résultats sur les autres composants dans le contexte de l'assemblage intégral, en affichant les corps masqués ou exclus en couleurs translucides avec des degrés de transparence contrôlés.

  1. Tracez le résultat souhaité dans un document d'assemblage doté d'un ou de plusieurs composants masqués.
  2. Cliquez avec le bouton droit de la souris sur l'icône du tracé, puis sélectionnez Paramètres .
  3. Dans le PropertyManager, sélectionnez Afficher les corps cachés ou Afficher les corps exclus.
  4. Sélectionnez l'une des options suivantes :
    • Translucide (une couleur), pour afficher toutes les pièces masquées en une seule couleur de votre choix. Vous pouvez régler la transparence en déplaçant le curseur.
    • Translucide (couleurs des pièces), pour afficher toutes les pièces masquées dans leur couleur de mode d'image ombrée. Vous pouvez régler la transparence en déplaçant le curseur.
  5. Cliquez sur .
