Le PropertyManager Balayage

Configurez les options du PropertyManager en fonction du type de fonction de balayage.

Pour accéder au PropertyManager, esquissez un profil et une trajectoire à suivre, puis cliquez sur Bossage/Base balayé (barre d'outils Fonctions), Enlèv. de matière balayé (barre d'outils Fonctions) ou Surface balayée (barre d'outils Surfaces).

Profil et trajectoire

  Balayage d'une section Crée un balayage à l'aide d'un profil et d'une trajectoire.
  Balayage volumique (Disponible pour les enlèvements de matière balayés uniquement. Pas disponible pour les fonctions d'assemblage). Crée un enlèvement de matière balayé à l'aide d'un corps-outil et d'une trajectoire. L'utilisation la plus fréquente est dans la création d'enlèvements de matière autour de corps cylindriques. Cette option est également utile dans la simulation d'une fraise.
    Pour les enlèvements de matière balayés uniquement, lorsque vous sélectionnez Balayage volumique, la trajectoire doit être tangente en tout point (aucun angle vif) et commencer en un point du profil du corps-outil.
Corps-outil et trajectoire Enlèvement de matière balayage
    Notez comment le Balayage volumique utilise un corps-outil en suivant une trajectoire hélicoïdale:
    Lorsque vous sélectionnez Suivre la trajectoire comme Type d'orientation/torsion et Aucun comme Type d'alignement de la trajectoire, le corps-outil suit les tangentes de la trajectoire hélicoïdale.

    Pour garder le corps-outil perpendiculaire à une référence lorsqu'il suit une trajectoire hélicoïdale, sélectionnez Vecteur de direction comme Type d'alignement de la trajectoire, puis sélectionnez une direction par rapport à laquelle le corps-outil reste perpendiculaire, par exemple, la normale à la face d'extrémité plane d'un cylindre.

    Le corps-outil reste parallèle à la face d'extrémité lorsqu'il suit la trajectoire hélicoïcale le long du cylindre. Cette fonctionnalité est cruciale pour le marché de l'usinage à outils de forme.

Profil Définit le profil d'esquisse (section) utilisé pour créer le balayage. Sélectionnez l'esquisse du profil dans la zone graphique ou dans l'arbre de création FeatureManager. Le profil doit être fermé pour une fonction de balayage d'une base ou d'un bossage. Le profil peut être ouvert pour une fonction de balayage d'une surface.
Corps-outil (enlèvements de matière balayés volumiques uniquement) Le corps-outil doit être un corps convexe, non fusionné au corps principal, constitué de :
  • Une fonction de révolution composée d'une géométrie analytique telle que des lignes et des arcs.
  • Une fonction extrudée cylindrique.
Chemin Définit la trajectoire de balayage du profil. Sélectionnez l'esquisse de la trajectoire dans la zone graphique ou dans l'arbre de création FeatureManager. La trajectoire peut être ouverte ou fermée et peut être un ensemble de courbes esquissées contenues dans une seule esquisse, une courbe ou un ensemble d'arêtes du modèle. Le point de départ de la trajectoire doit se trouver dans le plan du profil.

La section, la trajectoire et le volume obtenus ne doivent pas s'entrecroiser.

Options

  Type d'orientation/torsion Contrôle l'orientation du Profil balayé le long de la Trajectoire. Les options sont:


Suivre la trajectoire

La section garde continuellement le même angle par rapport à la trajectoire.

Lorsque vous sélectionnez Suivre la trajectoire, des options permettent de stabiliser les profils lorsque les petites fluctuations de courbure irrégulières le long de la trajectoire sont susceptibles d'entraîner leur désalignement.

Garder la normale constante

La section reste continuellement parallèle à la section de départ.

Suivre la trajectoire et la 1ère courbe guide

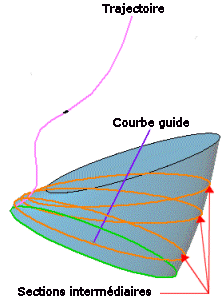

Sélectionnez Suivre la trajectoire et la 1ère courbe guide et la torsion des sections intermédiaires est déterminée par le vecteur allant de la trajectoire à la première courbe guide. L'angle formé entre le plan horizontal et ce vecteur reste constant dans les plans d'esquisse de toutes les sections intermédiaires.

Suivre la 1ère et la 2ème courbes guides



Sélectionnez Suivre la 1ère et la 2ème courbes guides et la torsion des sections intermédiaires est déterminée par le vecteur allant de la première à la deuxième courbe guide. L'angle formé entre le plan horizontal et ce vecteur reste constant dans les plans d'esquisse de toutes les sections intermédiaires.

Torsion le long de la trajectoire

La section tourne autour de la trajectoire. Définissez la torsion en degrés, radians ou tours sous Définie par.



Dans cet exemple, la torsion est d'un tour.

Torsion le long de la trajectoire avec normale constante

La section tourne autour de la trajectoire, tout en restant parallèle à la section de départ.



Dans cet exemple, la torsion est d'un tour.
  Définie par (disponible lorsque l'option Torsion le long de la trajectoire ou Torsion le long de la trajectoire avec normale constante est sélectionnée dans Type d'orientation/torsion). Sélectionnez l'une des options suivantes :

Définition de la torsion

Définissez la torsion. Sélectionnez Degrés, Radians ou Tours.

Angle de torsion

Définit le nombre de degrés, de radians ou de tours dans la torsion.

  Type d'alignement de la trajectoire (disponible lorsque l'option Suivre la trajectoire est sélectionnée dans Type d'orientation/torsion). Stabilise le profil lorsque de petites fluctuations de courbure irrégulières le long de la trajectoire compromettent son alignement. Les options sont:


Aucune

Le profil est normal à la trajectoire. Aucune correction n'est appliquée.

Torsion minimale

(Trajectoires 3D uniquement). Empêche le profil de s'entrecroiser alors qu'il suit la trajectoire.

Vecteur de direction

Aligne le profil dans la direction sélectionnée comme Vecteur de direction. Sélectionnez des entités pour définir le vecteur de direction.

Toutes les faces

Lorsque la trajectoire inclut des faces adjacentes, cette option rend le profil de balayage tangent à la face adjacente là où cela est géométriquement possible.
Vecteur de direction (disponible lorsque l'option Vecteur de direction est sélectionnée dans Type d'alignement de la trajectoire). Sélectionnez un plan, une face plane, une ligne, une arête, un cylindre, un axe, une paire de sommets sur une fonction, etc. pour définir le vecteur de direction.
  Fusionner les faces tangentes Si le profil de balayage a des segments tangents, les surfaces correspondantes dans le balayage obtenu seront tangentes. Les faces qui peuvent être représentées par un plan, un cylindre ou un cône sont maintenues. Les autres faces adjacentes sont fusionnées et les profils approximés. Les arcs de l'esquisse peuvent être convertis en splines.
  Montrer l'aperçu Affiche un aperçu ombré du balayage. Désactivez cette option pour afficher uniquement le profil et la trajectoire.
  Fusionner le résultat Fusionne les corps volumiques en un seul corps.
  Aligner avec les surfaces d'extrémité Continue le profil de balayage jusqu'à la dernière face rencontrée par la trajectoire. Les faces du balayage sont prolongées ou tronquées pour correspondre aux faces aux extrémités du balayage, sans recourir à une géométrie supplémentaire. Cette option est couramment utilisée avec les hélices.


Option Aligner avec les surfaces d'extrémité activée Option Aligner avec les surfaces d'extrémité désactivée
Haut de l'hélice Haut de l'hélice
Bas de l'hélice Bas de l'hélice

Courbes guides

Courbes guides Guide le profil lors du balayage le long de la trajectoire. Sélectionnez des courbes guides dans la zone graphique.

La courbe guide doit être coïncidente au profil ou à un point sur l'esquisse du profil.
Monter et Descendre Ajustez l'ordre des courbes guides. Sélectionnez une Courbe guide et définissez l'ordre.
  Lisser le balayage Désactivez cette option pour améliorer les performances des balayages avec courbes guides et pour segmenter le balayage à tous les points où la courbe guide ou bien la trajectoire ne présente pas une courbure continue. Il en résulte une transition plus douce entre les lignes et les arcs des courbes guides.

Case à cocher Lisser le balayage activée Case à cocher Lisser le balayage désactivée
Lorsque vous désactivez Lisser le balayage, certaines fonctions créées ultérieurement risquent d'échouer du fait de la géométrie modifiée.
Montrer les profils Affiche les profils du balayage. Sélectionnez les flèches pour voir le profil et résoudre d'éventuels problèmes par Numéro de profil.


Tangence de départ/d'arrivée

Type de tangence de départ et un Type de tangence d'arrivée.

Aucune Aucune tangence n'est appliquée.
Tangente de la trajectoire Le balayage est normal à la trajectoire au départ.

Fonction mince

Activez cette case à cocher pour créer un balayage avec une fonction mince.

Balayage avec fonction volumique Balayage avec fonction mince
Type de fonction mince Définit le type de balayage avec fonction mince. Les options sont les suivantes:


Une direction

Crée la fonction mince dans une direction à partir des profils en utilisant la valeur de l'Epaisseur. Au besoin, cliquez sur Inverser la direction.

Plan milieu

Crée la fonction mince dans deux directions à partir des profils, en appliquant la même Epaisseur dans les deux directions.

Deux directions

Crée la fonction mince dans les deux directions à partir des profils. Définissez les valeurs pour Epaisseur et Epaisseur .

Zone d'action de la fonction

Spécifie les corps ou composants qui doivent être affectés par la fonction.
  • Pour les pièces à corps multiples, voir Zone d'action de la fonction dans les pièces à corps multiples.
  • Pour les assemblages, voir Zone d'action de la fonction dans les assemblages.
