Propriétés du document - Bulles

Vous pouvez spécifier des paramètres d'habillage pour les annotations de bulles au niveau du document. Ces paramètres peuvent être écrasés dans le PropertyManager. Disponible pour tous types de document.

Pour ouvrir cette page, une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis sélectionnez Annotations > Bulles.

Norme des bulles de base

Norme des bulles de base

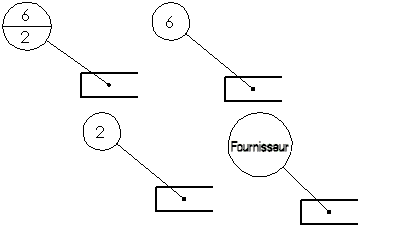

En haut Pour la partie supérieure des bulles à ligne de séparation circulaire ou pour tous les autres types de bulles, sélectionnez:
  • Texte
  • Numéro d'article
  • Grandeur
  • Propriétés personnalisées
En haut s'applique aux bulles simples et empilées.
En bas Pour la partie inférieure des bulles à ligne de séparation circulaire, sélectionnez:
  • Texte
  • Numéro d'article
  • Grandeur
  • Propriétés personnalisées

Bulle unique

Style Sélectionnez Aucun pour afficher le texte de bulle sans bordure ou sélectionnez une forme de bulle. La sélection par défaut est Cercle.
Cercle Triangle
Hexagone Case
Losange Pentagone
Ligne de séparation circulaire Drapeau - Cinq côtés
Drapeau - Triangle Souligner
Carré Cercle encadré
Inspection Aucun
Taille Sélectionnez une taille (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Taille personnalisée (vous définissez la taille de la bulle).

Bulles empilées

Style Sélectionnez une forme de bulle.
Taille

Sélectionnez une taille (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Taille personnalisée (définissez la taille de la bulle).

Présentation des bulles automatiques

Sélectionnez une présentation:
  • Carré
  • Bas
  • Gauche
  • Circulaire
  • Haut
  • Droite
Présentation en carré
