Le PropertyManager Schéma de cotation automatique

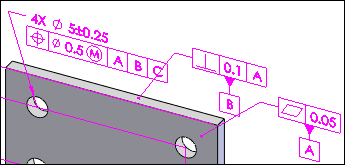

Lorsque ce type de pièce est utilisé avec le Type de tolérance réglé sur Géométrique, DimXpert applique des tolérances de position pour placer les perçages et les bossages.

Pour les vues d'annotations, les valeurs des cotes s'affichent en tant que textes associés avec des lignes d'attache ouvertes.

Remarquez la différence dans les tolérances géométriques appliquées au bossage de 30 mm et dans la vue d'annotation utilisée pour les décrire.

Lorsque ce type de pièce est utilisé avec le Type de tolérance réglé sur Géométrique, DimXpert applique des tolérances de battement simple pour positionner les perçages et les bossages.

Pour les vues d'annotations, les valeurs des cotes s'affichent en tant que cotes linéaires parallèles à l'axe.

DimXpert positionne les fonctions ayant des cotes linéaires plus et moins.

DimXpert n'applique pas les cotes aux fonctions de surface en mode plus et moins.

La principale différence entre Plus et moins et Géométrique réside dans la façon dont DimXpert contrôle la répétition de quatre perçages et applique les tolérances en vue de lier les éléments de référence lorsque vous êtes en mode Géométrique.

DimXpert positionne les fonctions axiales ayant des tolérances de position et de battement simple. Les poches et les surfaces sont placées avec des profils de surface.

Pour afficher les cotes de positionnement, vous devez sélectionner Options > Propriétés du document > DimXpert > Tolérance géométrique , puis sélectionner Créer des cotes absolues.

Positionne toutes les fonctions DimXpert par rapport aux éléments de référence sélectionnés, selon le cas, avec des cotes linéaires plus et moins.

S'applique aux fonctions de répétition DimXpert qui contiennent des fonctions axiales définissant un cercle de perçage.

Définissez le Nombre minimum de trous à reconnaître comme répétition.
