Boîte de dialogue Rechercher un matériau similaire

Servez-vous de la boîte de dialogue Rechercher un matériau similaire pour rechercher des matériaux semblables en fonction des conditions et valeurs de propriétés. Sustainability fournit un retour d'informations en temps réel sur l'impact sur l'environnement du matériau d'origine par comparaison avec le matériau sélectionné.

Pour afficher cette boîte de dialogue, dans le volet des tâches Sustainability, sous Matériau, cliquez sur Matériau similaire.

Critères de recherche
Propriété Liste les propriétés du matériau, par exemple la chaleur spécifique, le module d'élasticité, etc.
Condition Définit la condition Propriété utilisée pour trouver les matériaux similaires à la Valeur du matériau d'origine. Par exemple, vous pouvez rechercher des matériaux ayant une résistance à la traction supérieure à celle du matériau d'origine. Les paramètres incluent any, >, <, et ~.
Valeur
Unités
Bouton Matériau similaire Définissez les critères de recherche pour les paramètres Condition et Valeur, puis cliquez sur ce bouton pour afficher une liste de matériaux similaires basée sur les paramètres que vous avez définis.

Liste des matériaux similaires

Quand vous cliquez sur Matériau similaire dans la section des critères de recherche, une liste des matériaux similaires s'affiche. Sélectionnez des matériaux dans cette liste pour comparer leur impact sur l'environnement avec celui du matériau d'origine dans le tableau de bord Impact sur l'environnement.

Montrer uniquement ceux sélectionnés Filtre la liste des matériaux similaires pour afficher seulement les matériaux que vous sélectionnez . Cette liste contient les propriétés des matériaux et leurs valeurs, telles que le coefficient d'expansion thermique, la chaleur spécifique, la densité, etc. Le matériau Original apparaît dans la ligne supérieure, au-dessus de la liste des matériaux similaires.

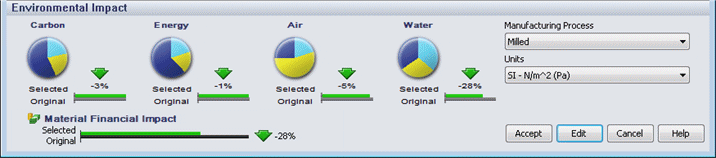

Tableau de bord Impact sur l'environnement

Ce tableau de bord fournit un retour d'informations en temps réel sur l'impact sur l'environnement des matériaux à partir de la boîte de dialogue Rechercher un matériau similaire. Il est similaire au tableau de bord Impact sur l'environnement du volet des tâches du logiciel Sustainability.

Diagrammes circulaires et barres de comparaison Les diagrammes circulaires affichent l'impact sur l'environnement du matériau sélectionné dans la liste Matériaux similaires. Les barres comparent le matériau sélectionné (Sélectionné) et celui avec lequel vous avez lancé Matériau similaire (Original).
Impact financier du matériau Les barres comparent le matériau sélectionné (Sélectionné) et celui avec lequel vous avez lancé Matériau similaire (Original).
Procédé de fabrication Définit le procédé de fabrication pour le matériau sélectionné.
Unités Définit les unités qui sont utilisées pour afficher des valeurs pour le matériau sélectionné.
Accepter Informe la section Matériau du volet des tâches Sustainability en ajoutant la Classe et le Nom du matériau sélectionné dans la boîte de dialogue Rechercher un matériau similaire.
Modifier Efface la liste des matériaux similaires et affiche la boîte de critères de recherche par défaut pour vous permettre d'effectuer une nouvelle recherche de matériaux similaires avec des paramètres différents.
Annuler Ferme la boîte de dialogue.Rechercher un matériau similaire.
