Terminer la surface de verrouillage

Surface lissée Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
Surface réglée tool_Ruled_Surface_Mold_tools.gif

Utilisez Surface réglée au lieu de Surface prolongée pour maintenir l'inclinaison correcte.

Prolonger la surface Tool_Extend_Surface_Surfaces.gif

Pour faciliter Restreindre la surface.

Restreindre surface Tool_Trim_Surface_Surfaces.gif à l'aide de l'option Mutuel pour supprimer le matériau adjacent à la surface réglée horizontale.

Surface cousue tool_Knit_Surface_Surfaces.gif après ajustement.

Créez un plan parallèle au Plan de dessus.

Esquissez un rectangle pour créer une surface plane.

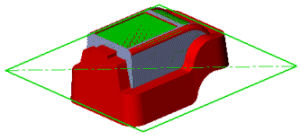

Surface plane tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif

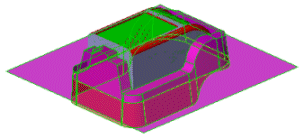

Restreindre surface Tool_Trim_Surface_Surfaces.gif à l'aide de l'option Standard pour ajuster au-dessous de la surface planaire. mold_mutual_trim_02a.gif
Après cette opération, la surface plane est prête à servir de base aux volumes noyau/empreinte. mold_tooling_split_before.gif
