Formater les cotes dans les pièces et les esquisses

Vous pouvez modifier l'apparence des dimensions dans les pièces et les esquisses.

Couleur et parenthèses Vous pouvez définir la couleur des différents types de cotes dans Outils > Options > Options du système > Couleurs et spécifier Ajouter des parenthèses par défaut dans Outils > Options > Propriétés du document > Cotations .

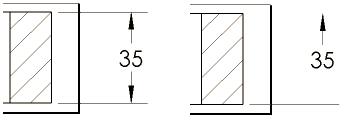

Flèches Les poignées circulaires apparaissent sur les flèches des cotes lorsque ces dernières sont sélectionnées. Lorsque vous cliquez sur la poignée d'une flèche (sur l'une ou l'autre poignée s'il en existe deux pour la cote), les flèches s'inversent à l'extérieur ou à l'intérieur.
Cacher et montrer les lignes Pour cacher une ligne de cote ou une ligne de rappel, cliquez sur la ligne à l'aide du bouton droit de la souris et sélectionnez Cacher la ligne de cote ou Cacher la ligne de rappel. Pour montrer les lignes cachées, cliquez à l'aide du bouton droit de la souris sur une ligne de cote ou une ligne visible et sélectionnez Montrer les lignes de cote ou Montrer les lignes de rappel.
Affichages de cotes de diamètre, de rayon ou linéaire Vous pouvez changer une cote en une cote de diamètre, de rayon ou linéaire. A l'écran, cliquez sur une cote de diamètre, de rayon ou linéaire à l'aide du bouton droit de la souris et cliquez sur Options d'affichage. Sélectionnez:
display_as_diameter.gif display_as_radius.gif
Afficher comme diamètre. Cet exemple est montré sans la deuxième flèche. Cliquez sur Utiliser la deuxième flèche du document pour afficher les deux flèches. Afficher comme rayon
Afficher comme cote linéaire. Cette option applique à la cote le style linéaire (spécifique aux cotes de diamètre seulement.)
Vous ne pouvez cliquer à l'aide du bouton droit de la souris et sélectionner les options ci-dessus qu'immédiatement après la création de la cote. Si vous éditez la cote plus tard, cliquez sur la cote à l'aide du bouton droit de la souris et sélectionnez Options d'affichage, puis sélectionnez une option ci-dessus.
