| Le long de X Inféré
|
Ligne horizontale esquissée le long de l'axe X. S'applique aux esquisses 3D.
|
| Le long de Y Inféré
|
Ligne verticale esquissée le long de l'axe Y. S'applique aux esquisses 3D.
|
| Le long de Z Inféré
|
Ligne horizontale esquissée le long de l'axe Z. S'applique aux esquisses 3D.
|
| Coïncidente Inféré
|
Second cercle esquissé coïncident au premier cercle.
|
| Colinéaire Ajouté
|
Relation colinéaire ajoutée aux deux premières lignes horizontales.
|
| Coaxiale Ajouté
|
|
| Coradiale Ajouté
|
Relation coradiale ajoutée aux arcs internes.
|
| Egale Ajouté
|
Relation égale ajoutée à tous les cercles internes. Il est ainsi possible de définir le diamètre d'un seul cercle.
|
| Courbure constante Ajouté
|
Le taux de changement de l'inclinaison (courbure) est identique au point partagé par les courbes (continues C2).
|
| Rainures égales Ajouté
|
|
| Fixer Ajouté
|
Relation de type Fixé ajoutée au point.
|
| Fixer la rainure Ajouté
|
|
| Horizontal Ajouté
|
Relation horizontale ajoutée aux poignées de la spline.
|
| Intersection Inféré ou ajouté
|
Relation ajoutée à l'intersection du point et de deux lignes. Si vous esquissez des lignes et des points de sorte qu'ils s'entrecoupent, la relation est inférée.
|
| Fusion Ajouté
|
Le point d'extrémité de la ligne et le point sur le rectangle sont fusionnés pour créer un point.
|
| Point milieu Inféré ou ajouté
|
Ligne de construction esquissée depuis le point milieu de la diagonale.
|
| Normal Ajouté
|
Relation de type Normal ajoutée entre la ligne et le plan.
|
| Décalage Inféré
|
Le rectangle le plus grand est décalé de 10 par rapport au rectangle plus petit grâce à l'outil Décaler les entités .
|
| Sur l'arête Inféré
|
Les arêtes du solide sont projetées sur le plan d'esquisse à l'aide de l'outil Convertir les entités .
|
| Sur le plan Inféré et ajouté
|
Toute géométrie esquissée sur un plan.
|
| Sur la surface Inféré
|
Point esquissé sur une surface.
|
| Parallèle Inféré
|
Deux lignes sont esquissées avec une relation parallèle.
|
| Parallèle YZ Ajouté
|
Relation de type Parallèle ajoutée à la ligne 3D et au plan de face.
|
| Parallèle ZX Ajouté
|
Relation de type Parallèle ajoutée à la ligne 3D et au plan de face.
|
| Perpendiculaire Inféré
|
Seconde ligne esquissée perpendiculaire à la première ligne.
|
| Point de rencontre Ajouté
|
Relation de type Point de rencontre entre le point d'esquisse et la ligne verticale.
|
| Symétrique Inféré ou ajouté
|
Relations ajoutées à l'aide de l'outil Entités symétriques ou Symétrie dynamique .
|
| Tangente Ajouté
|
Relation de type Tangente ajoutée à deux splines.
|

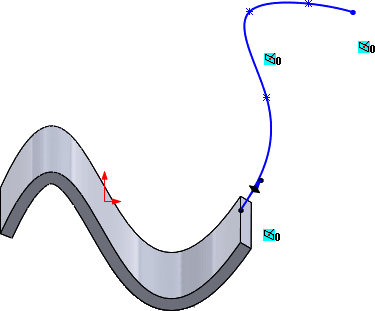

| Tangentes à la face Ajouté
|
Inclinaison identique à l'arête de l'intersection entre la face et la spline (continue C1).
Voir Relations Face tangente avec des splines.
|
| Entraînement |
Voir Utiliser l'entraînement et les courroies pour les esquisses de représentation schématique. |
| Verticale Inféré
|
Le cercle est esquissé avec le centre inféré par rapport à l'origine de l'esquisse.
|
