Design Clipart vous permet de trouver et de réutiliser plusieurs entités dans des fichiers SolidWorks, DWG et DXF.
Fonctionnement de Design Clipart
A l'aide de la Recherche de fichiers et de modèles SolidWorks
, Design Clipart effectue des recherches dans des dossiers spécifiques, trouve et dissèque des fichiers, et en extrait des données que vous pouvez réutiliser dans SolidWorks.
- Les pièces sont disséquées en fonctions (extrusions et enlèvements de matière), esquisses et blocs.
- Les fonctions sont disséquées en esquisses.
- Les mises en plan sont disséquées en tables et blocs généraux.
- Les fichiers DWG/DXF sont disséqués en tables, blocs et vues.
Les fichiers source ne sont pas modifiés lorsque Design Clipart les dissèque.
Utilisation de Recherche SolidWorks
Les images créées au cours de la dissection sont affichées en tant qu'échantillons dans l'onglet
Recherche
lorsque vous effectuez une Recherche SolidWorks sur des Fichiers et modèles. Faites glisser les échantillons dans les fichiers SolidWorks pour recréer les entités disséquées.
Dans les résultats de la Recherche, sélectionnez un échantillon de fichier disséqué et cliquez sur
dans la barre d'outils contextuelle pour visualiser un échantillon de l'entité disséquée dans le volet des résultats de la Recherche.

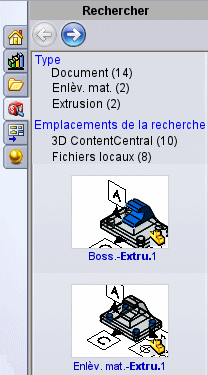

La boîte de dialogue Recherche SolidWorks affiche le chemin de recherche de l'entité en question. Dans le volet Recherche, les entités sont filtrées par Type et par Emplacement de la recherche.
Par exemple, si vous sélectionnez
Bossage-Extrusion1 dans l'illustration, un autre échantillon de l'
Esquisse3 disséquée s'affiche dans le volet des résultats de la
Recherche.
Le chemin de l'extrusion s'affiche dans la boîte de dialogue Recherche SolidWorks.
