Utilisez l'outil Cote de positionnement

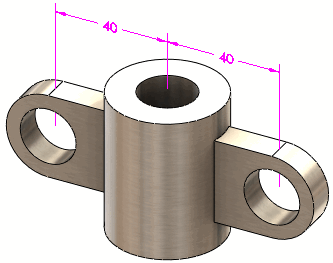

pour appliquer des cotes linéaires et angulaires entre deux fonctions DimXpert (sauf les fonctions surface, congé, chanfrein et poche). Dans la procédure suivante, vous cotez la distance entre deux perçages simples.
Les cotes linéaires sont appliquées entre:
- Une combinaison de deux fonctions parallèles de type plan, axe ou ligne
- Deux points
- Un point et une fonction de type plan, axe ou ligne
- Paires d'axes et de lignes en biais (ils ne s'entrecroisent pas et ils ne sont pas parallèles):
Les cotes angulaires sont appliquées entre une combinaison de deux fonctions non parallèles de type plan, axe ou ligne.
Vous pouvez appliquer des cotes linéaires ou angulaires aux fonctions suivantes:
| Fonctions point |
Point d'intersection et sphère |
| Fonctions plan |
Plan, encoche, largeur et plan d'intersection |
| Fonctions axe et ligne |
Cône, cylindre, bossage, perçage simple, perçage de type Chambrage, perçage de type Fraisage, rainure et ligne d'intersection |
| Point |
Point d'intersection |
Tolérance/Précision
Réglez la tolérance et la précision par défaut de la cote de positionnement dans .
