Affichage de champs de courbure

Pour montrer les champs de courbure d'une entité d'esquisse:

  1. Dans une esquisse ouverte, cliquez à l'aide du bouton droit de la souris sur une entité d'esquisse et sélectionnez Montrer les champs de courbure.

    Un champ apparaît indiquant la courbure de l'entité.

    Pour les splines, le champ croise la spline aux points d'inflexion.

    Le champ change de forme de façon dynamique lorsque vous faites glisser l'entité d'esquisse et que sa courbure est modifiée.

  2. Dans le PropertyManager Echelle de courbure, déplacez les curseurs pour ajuster la taille et la densité du champ de courbure.

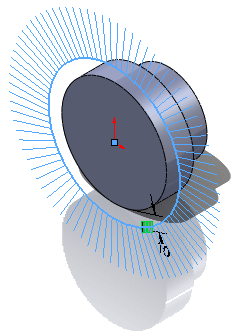

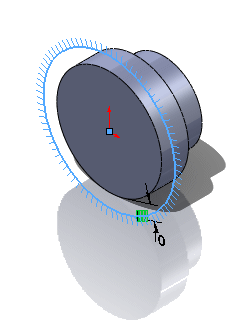

    curvature_combs_scale_01.gif curvature_combs_scale_02.gif
    Echelle

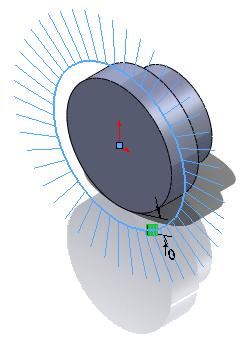

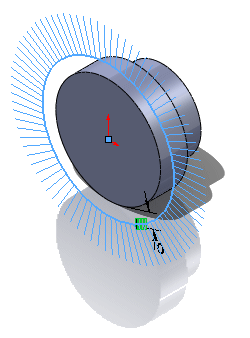

    curvature_combs_density_01.gif curvature_combs_density_02.gif
    Masse volumique

  3. Cliquez sur PM_OK.gif.

    Le champ reste visible lorsque vous fermez l'esquisse (à moins qu'une fonction soit appliquée à l'esquisse).
