Réparation manuelle des esquisses sur-contraintes

Pour manuellement réparer des esquisses sur-contraintes:

  1. Dans le PropertyManager, sous Message, cliquez sur Réparation manuelle.

    Toutes les relations et les cotes dans l'esquisse apparaissent sous Relations/Cotations conflictuelles.

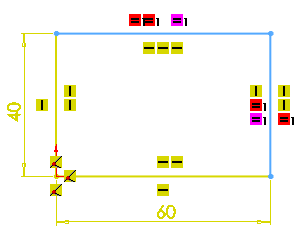

  2. Sélectionnez chaque relation ou cote pour la mettre en surbrillance dans la zone graphique.

    Par exemple :

    = rayon égal/longueur 1

  3. Cliquez sur Supprimer.

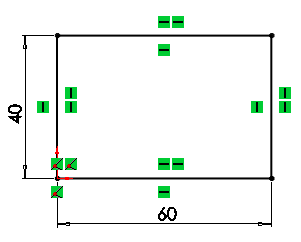

    Solution valide trouvée
    Si vous effacez un ou plusieurs objets sous Relations/Cotations conflictuelles, cliquez sur PM_undo_solution_set.gif pour annuler chaque action et remplir la liste de nouveau.

  4. Cliquez sur PM_OK.gif.
