Pour créer de nouvelles fonctions sur une pièce, vous esquissez sur la face de la pièce sur laquelle vous voulez placer la fonction.
Pour esquisser sur les faces d'un modèle:
- Sélectionnez la face plane du modèle sur laquelle vous souhaitez esquisser.
- Cliquez sur un outil d'esquisse sur la barre d'outil Esquisse, cliquez sur Esquisse
, ou cliquez sur .Le résultat est le suivant :

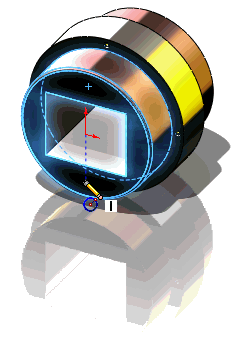

- L'outil d'esquisse approprié s'affiche et l'esquisse s'affiche à mesure que vous faites glisser l'outil sur la face du modèle.
Une grille apparaît sur la face que vous avez sélectionnée (si vous avez activé la case à cocher Afficher la grille dans ).
- Le message Editer l'esquisse apparaît dans la barre d'état au bas de la fenêtre SolidWorks.
- Pour esquisser sur une face différente, quittez l'esquisse en cours, sélectionnez une nouvelle face et ouvrez une nouvelle esquisse.
Vous pouvez aussi utiliser RapidSketch pour ouvrir des esquisses sur une face plane ou un plan avec un outil d'esquisse actif.
