Création d'une ligne d'attache avec cassures multiples

Pour créer une ligne d'attache avec cassures multiples:

  1. Cliquez sur Ligne d'attache avec cassures multiples Tool_Multi_Jog_Leader_Annotation.gif (barre d'outils Annotation) ou sur Insertion > Annotations > Ligne d'attache avec cassures multiples.
  2. Cliquez sur la feuille de mise en plan, sur une géométrie du modèle, sur le point d'amarrage d'une annotation ou sur une entité d'esquisse.
  3. Déplacez le pointeur et cliquez dans la zone graphique pour positionner chacune des jonctions.

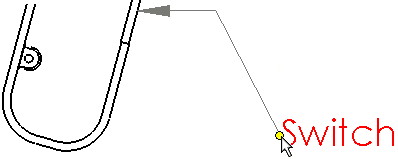

    Exemple de ligne d'attache avec cassures multiples attachée au point d'amarrage d'une annotation :



  4. Complétez la ligne en cliquant sur une entité telle qu'une arête ou en double-cliquant sur la feuille de mise en plan.
