Vous pouvez construire un assemblage SolidWorks pour une carte de circuit imprimé et ses composants.
Pour construire un assemblage de téléphone portable:
-
Cliquez sur Construire le modèle
(barre d'outils Outils).
CircuitWorks renvoie un avertissement signalant l'existence de sept composants de hauteur nulle. Il y aurait eu huit composants de hauteur zéro et non sept, si vous n'aviez pas défini une hauteur pour le composant 0402C_AVX.
- Dans la boîte de dialogue, cliquez sur Construire.
-
Si vous êtes invité à remplacer les modèles existants de cartes de circuits ou de composants, cliquez sur Oui.
La construction est terminée lorsque le volet Progression indique
Opération terminée.

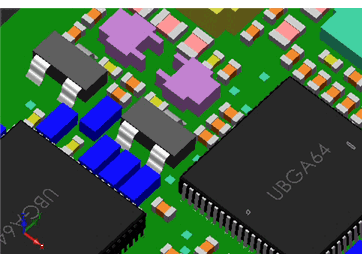

SolidWorks affiche le modèle d'assemblage. L'affichage peut être différent selon vos paramètres SolidWorks.
Remarquez que certains composants sont des modèles détaillés qui existaient déjà dans la Bibliothèque de composants lorsque vous avez installé CircuitWorks. D'autres sont de simples blocs construits par CircuitWorks en utilisant les informations contenues dans le fichier IDF. Au besoin, vous pouvez remplacer des modèles simples CircuitWorks dans la bibliothèque par des modèles plus détaillés que vous créez dans SolidWorks.
