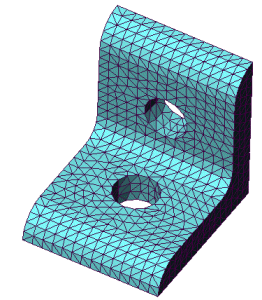

Permet de spécifier les options du système telles que l'affichage des icônes d'erreur et d'avertissement dans l'arbre d'études Simulation, les options relatives à l'aspect du maillage et du tracé, etc. Les options du système s'appliquent à toutes les études dans tous les documents.
Pour définir les options Général, procédez comme suit :
- Cliquez sur .
La boîte de dialogue Options du système - Général apparaît.
- Faites vos sélections parmi les options décrites ci-dessous, puis cliquez sur OK.
Tout restaurer rétablit les options Général par défaut du système.
Qualité des symboles de chargements et de déplacements imposés
Spécifie la qualité des symboles de chargements et de déplacements imposés.
| Image filaire |
Affiche les symboles en mode Image filaire 3D.
|
| Qualité image filaire
|
|
| Image ombrée |
Affiche les symboles en mode Ombré 3D.
|
| Qualité ombrée
|
|
Tracés de résultats
| Mise à jour dynamique des tracés |
Lorsque cette case à cocher est activée, les tracés sont mis à jour dynamiquement à mesure que les paramètres contrôlant leur aspect sont modifiés. Désactivez-la pour améliorer la performance de l'affichage des résultats relatifs aux modèles complexes.
|
| Lister les résultats avec une précision accrue |
Lorsque cette case à cocher est activée, les résultats sont listés avec une précision de 16 chiffres.
|
| Montrer la marque de limite d'élasticité pour les tracés de Von Mises |
Lorsque cette case à cocher est activée, l'emplacement de la limite d'élasticité du matériau est marqué d'une flèche rouge dans la légende du tracé d'études impliquant des pièces. La valeur de la limite d'élasticité s'affiche au bas de la légende du tracé.
|
| Afficher le trièdre de référence du système de coordonnées local |
Lorsque cette case à cocher est activée, le trièdre de référence du système de coordonnées local s'affiche dans le coin inférieur droit de la zone graphique. Le trièdre s'affiche uniquement avec les tracés pour lesquels vous pouvez définir un plan de référence, un axe ou un système de coordonnées.
|
| Couleur de fond de la légende des couleurs |
Définit la couleur du fond de la légende du tracé.
|
| Cacher les corps exclus et afficher les apparences de matériau de l'étude (accroît le temps de chargement de l'étude) |
Lorsque cette option est sélectionnée :
- les corps des assemblages et les pièces à corps multiples qui sont exclus de l'analyse de l'étude Simulation sont cachés dans la zone graphique lorsque l'étude est active
- Si différents matériaux sont attribués aux corps d'une étude Simulation, les corps sont affichés dans la zone graphique avec l'apparence des matériaux spécifiques de l'étude, lorsque cette dernière est active.
Lorsque cette option est sélectionnée pour un grand nombre d'assemblages avec de nombreuses affectations de matériaux ou de nombreux corps exclus de l'analyse, l'activation d'une étude de simulation peut nécessiter une durée importante (car le système doit appliquer l'état d'affichage de la simulation spécifique interne au-dessus de l'état d'affichage du modèle). Toutefois, lors de l'édition de l'étude de simulation, les performances interactives ne sont pas affectées. Pour éviter ces problèmes de performance, désactivez cette option.
|
Police
Vous permet de sélectionner la police du Titre du tracé, du Sous-titre du tracé et de la Légende des couleurs.
Conseiller Simulation
| Exécuter le conseiller Simulation depuis le Gestionnaire de commandes |
Quand cette option est cochée, le conseiller Simulation démarre lorsque vous cliquez sur Etude, Déplacements imposés, Chargements externes, Connexions ou Résultats sur le CommandManager Simulation. Quand elle n'est pas cochée, vous pouvez démarrer les conseillers en cliquant sur Etude, Déplacements imposés, Chargements externes, Connexions, ou Résultats sur le CommandManager Simulation et en sélectionnant le conseiller correspondant dans le menu.
Si vous modifiez cette option, vous devez redémarrer SolidWorks pour que la modification soit prise en compte.
|
