Harmonique - Options avancées

Définit les fréquences auxquelles sera évaluée la réponse.

Nbre de points pour chaque fréquence Définit le nombre maximal de points de fréquence auxquels sera évaluée la réponse pour chacun des modes. La limite du nombre total de pas de simulation est de 15000.
Facteur de regroupement pour chaque fréquence Ratio R qui permet de définir la plage de points de fréquence de la simulation pour chaque fréquence propre examinée dans l'analyse.

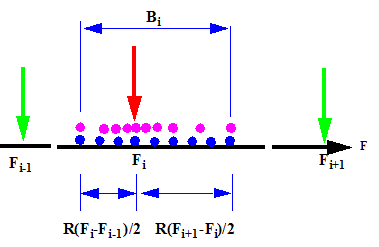

Par exemple, pour le mode i, la plage complète Bi (R =1) s'étend de (Fi - Fi-1)/2 à (Fi+1 - Fi)/2, comme indiqué ci-dessous :

  • Un point de fréquence de simulation est utilisé à chaque fréquence propre examinée dans l'analyse. Dans le cas où deux modes consécutifs sont trop proches l'un de l'autre, le logiciel utilise un nombre de points inférieur au Nbre de points pour chaque fréquence.
  • Pour le premier mode, Fi-1 est considéré comme étant égal à 0. Pour le dernier mode, le facteur de regroupement est considéré comme étant symétrique pour la fréquence propre.
  • Si la limite supérieure de la fréquence, spécifiée dans l'onglet Options harmoniques, est beaucoup plus grande que la fréquence propre la plus élevée examinée dans l'analyse, le Nbre de points pour chaque fréquence saisi est utilisé pour définir les points de fréquence dans cette plage.
Interpolation

Logarithmique

Les points de fréquence de simulation sont regroupés logarithmiquement pour chaque fréquence propre, afin de capturer avec précision la réponse à proximité de celle-ci. Les points de fréquence de simulation sont indiqués en rose sur la figure ci-dessus.

Linéaire

Les points de fréquence de simulation sont distribués uniformément sur le facteur de regroupement. Les points de fréquence de simulation sont indiqués en bleu sur la figure ci-dessus.
