Une force supplémentaire est appliquée lorsque vous sélectionnez des faces ou arêtes asymétriques autour de la direction spécifiée de chargements de palier. Un message vous avertit lorsque la force supplémentaire est supérieure de 5 % au chargement de palier appliqué.
Dans l'exemple ci-dessous, l'entité sélectionnée n'est pas symétrique autour de la direction de chargement de palier spécifiée. La somme des composantes horizontales de la charge transférée P le long de la circonférence n'est pas nulle.
La charge déséquilibrée supplémentaire est calculée par l'équation suivante:
U.F. indique une force déséquilibrée.

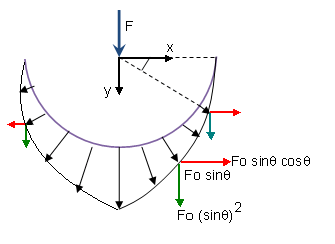

Pour la distribution de la charge sinusoïdale:
Px = P cosΘ = Fo sinΘ cosΘ

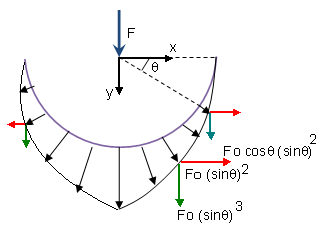

Pour la distribution de la charge parabolique:
Px = P cosΘ = Fo sin2Θ cosΘ
Le pourcentage de la charge déséquilibrée est calculé comme suit (U.F./F) x 100.
En général, le raffinement du maillage et l'emplacement du noeud affectent le calcul de la force déséquilibrée en raison de la variation de Px le long de la circonférence.
