Alignement automatique du palier

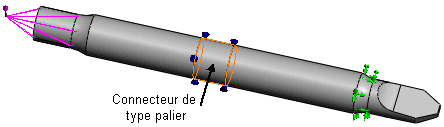

Les images présentent deux déformées d'un arbre avec un déplacement imposé de type palier. Une charge à distance verticale est appliquée d'un côté. Un connecteur de palier est appliqué sur une face cylindrique divisée de l'arbre.

Quand l'option Autoriser l'alignement automatique est activée, la face cylindrique du connecteur de palier tourne autour de son axe. Quand cette option est désactivée, la face cylindrique est empêchée de tourner autrement qu'autour de son axe et des moments s'exercent sur elle.

Le comportement de l'arbre illustré ci-dessous est le même pour un connecteur de type palier entre l'arbre et le logement modélisé. L'intensité des contraintes peut différer. Un déplacement imposé de type palier suppose que le logement est rigide et immobile tandis que le connecteur de type palier suppose que le logement est flexible.
Option Autoriser l'alignement automatique activée
Option Autoriser l'alignement automatique désactivée
