Pour créer une fonction de découpe:
- Créez une pièce d'épaisseur uniforme dotée de faces adjacentes planes formant une ou plusieurs arêtes linéaires ou une chaînes d'arêtes linéaires.
- Esquissez des entités d'esquisse linéaires uniques sur des faces planes, en débutant et en terminant aux sommets.
- Cliquez sur Découpe
(barre d'outils Tôlerie) ou sur .
- Dans le PropertyManager, sous Paramètres de découpe:
- Sélectionnez des arêtes internes ou externes
- Sélectionnez des entités d'esquisse linéaires.

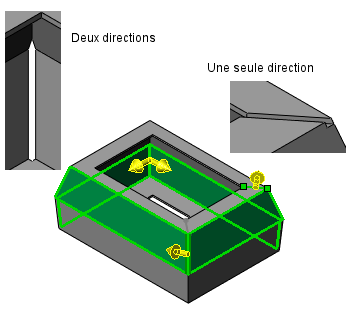

- Pour insérer une découpe dans une seule direction, effectuez l'une des procédures suivantes :
- Cliquez sur le nom de l'arête listée sous Arêtes à découper
et cliquez sur Inverser la direction.
- Cliquez sur les flèches d'aperçu.
Par défaut, les découpes sont insérées dans les deux directions. Chaque fois que vous cliquez sur Inverser la direction, la direction de la découpe change, puis revient aux deux directions.
- Tapez une valeur dans Intervalle de découpe
pour le modifier.
- Cliquez sur
.
